Caixa de combinadores fotovoltaicos: o "gerente de energia inteligente" dos sistemas solares - um guia abrangente

I. Definição e função das caixas de combinador fotográfico

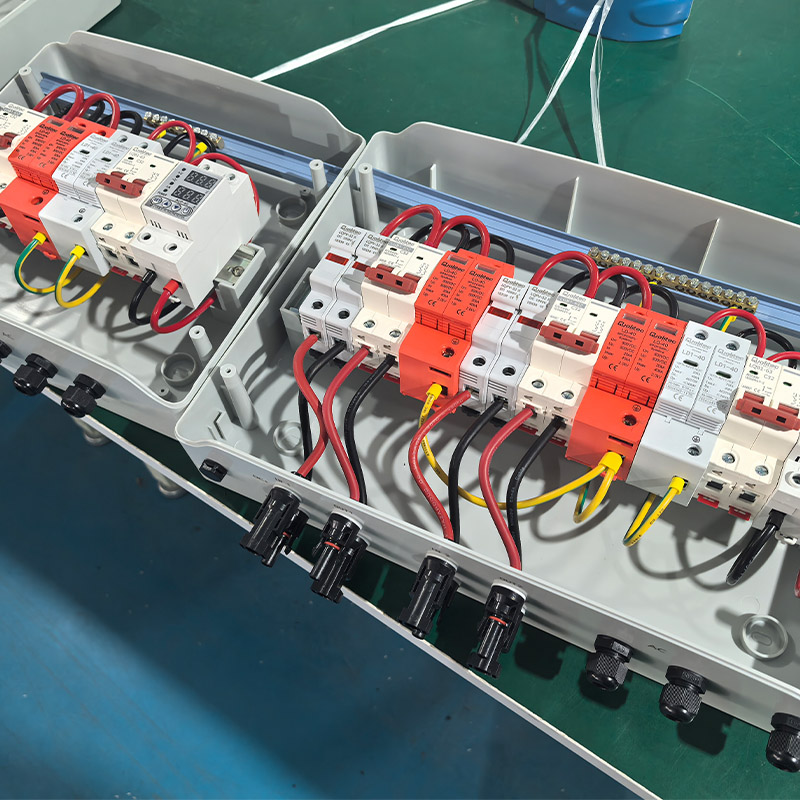

Uma caixa de combinador fotovoltaica (caixa de combinador fotovoltaica) é um componente elétrico crítico em sistemas de energia solar. É responsável por coletar, proteger e monitorar a energia CC gerada por cadeias PV e transmiti -la para o inversor. Atuando como o "centro de despacho de energia" de uma usina solar, garante transmissão de eletricidade eficiente e segura.

Funções principais

Agregação atual: conexão paralela de múltiplas cadeias PV (por exemplo, 12-24 strings) para reduzir a confusão de cabos e otimizar a estrutura do sistema.

Proteção do circuito: evita sobrecargas, circuitos curtos e correntes reversas, garantindo operação segura.

Monitoramento inteligente: detecção em tempo real de tensão, corrente e energia para cada sequência, permitindo o diagnóstico rápido de falhas.

Por que você precisa de uma caixa de combinador?

✔ Melhora a confiabilidade do sistema, impedindo que as falhas de cordão único afetem a geração geral.

✔ reduz as perdas de linha e aumenta a eficiência da transmissão.

✔ Fornece dados de operação inteligentes, reduzindo os custos de manutenção a longo prazo.

Ii. Funções principais das caixas de combinador PV

1. Agregação atual para transmissão otimizada

Os módulos fotovoltaicos são normalmente conectados em strings, e a caixa do combinador mescla várias seqüências para formar uma saída de corrente mais alta.

Exemplo: Um sistema solar de 10kW pode consistir em 5 strings (2kW cada), que a caixa de combinador combina antes de enviar energia ao inversor.

2. Proteção de circuito de várias camadas

Função do recurso de proteção

O disjuntor de fusível/circuito CC corta o circuito durante sobrecargas ou curtos -circuitos para evitar riscos de incêndio.

O diodo de bloqueio impede o fluxo de corrente reversa (por exemplo, quando uma string é sombreada).

Guardas de proteção de sobretensão contra picos de tensão causados ​​por raios ou flutuações da grade.

3. Monitoramento e manutenção inteligentes

Caixas avançadas de combinadores apresentam registro de dados, rastreamento:

✅ Corrente/tensão por string

✅ Poder e eficiência total do sistema

✅ Alertas de falhas (por exemplo, cordas anormais, fusíveis disparados)

O monitoramento remoto (4G/Wi-Fi) permite solução rápida de problemas.

Iii. Proteção de raios em caixas de combinador PV

Como os sistemas fotovoltaicos são expostos ao ar livre, o Lightning Protection é um recurso de design crítico!

1. Dispositivo de proteção de surto (SPD)

Função: absorve surtos de alta tensão de raios ou flutuações da grade.

Instalação: normalmente colocada nos terminais de entrada/saída de CC.

2. Proteção de aterramento

O gabinete de metal deve estar adequadamente aterrado para dissipar com segurança as correntes de raios.

Padrão: Resistência ao solo <4Ω (<1Ω para plantas em larga escala).

3. Design de isolamento

Os terminais de isolamento de raios impedem que os surtos de alta tensão afetem outros circuitos.

⚠ Notas importantes:

Nas áreas propensas a raios, escolha caixas certificadas pelo TUV/CE com altas classificações de proteção (por exemplo, IP65).

Inspecione os SPDs regularmente (substitua todos os ~ 2 anos).

4. Tipos de caixas de combinador PV e guia de seleção

As caixas de combinador são categorizadas por aplicação:

1. Por número de entradas

Tipo de recursos de aplicativo

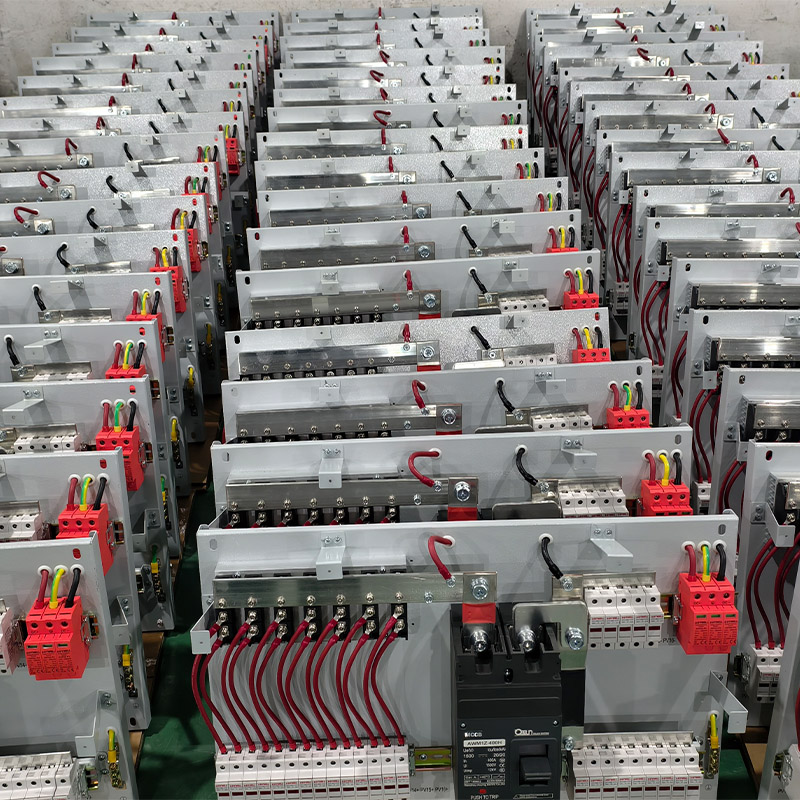

4-8 Entrada (pequena) Estrutura simples de PV residencial na cobertura, baixo custo

12-24 Plantas comerciais/médias de entrada (padrão) Monitoramento inteligente, proteção robusta do raio

24+ entrada de entrada (grande) em escala de utilidade de alta proteção (IP67), controle remoto

2. Por funcionalidade

Básico: fusíveis + switches (projetos de orçamento)

Smart: registro de dados, anti-reverso, recuperação de PID (uso comercial premium)

Prova de explosão: para ambientes perigosos (aço inoxidável + certificações)

3. Por estilo de montagem

Montado na parede: economia de espaço para telhados

Standing do piso: Manutenção mais fácil para grandes plantas

V. Como escolher a caixa de combinador certa?

1. Match de entrada de canais

Residencial: 4-8 entradas

Comercial: 12-24 entradas

Escala de utilidade: mais de 24 entradas (design modular)

2. Classificação de proteção contra verificação

Outdoor: Minimum IP65 (poeira/impermeabilização)

Costeira/industrial: moradia de aço inoxidável

3. Priorize os recursos inteligentes

Opte por modelos com varredura de curva IV e monitoramento remoto para facilitar o diagnóstico.

4. Verifique as certificações

Internacional: TUV, CE, UL (América do Norte)

Doméstico: CQC, certificação "Golden Sun"

Conclusão: o herói desconhecido dos sistemas solares

Embora muitas vezes esquecidas, as caixas de combinadores fotovoltaicos são indispensáveis ​​para a geração de energia solar eficiente e segura. Da agregação atual à proteção contra raios, ele eleva o desempenho do sistema em todos os níveis.

Dicas de seleção:

🔹 PV residencial → 4-8 Modelos inteligentes de entrada (monitoramento Wi-Fi)

🔹 Plantas comerciais → 12-24 entrada, alta proteção (IP65 + SPD)

🔹 Escala de utilidade → modular, gerenciada remotamente

Atualize seu sistema solar hoje - deixe a caixa de combinador ser o seu "gerenciador de energia inteligente"! ☀️
