Análise das diferenças e vantagens/desvantagens entre os disjuntores CA e os disjuntores de CC

I. Diferenças -chave entre os disjuntores CA e CC

1. Métodos de extinção do arco

Disjuntores de CA:

A corrente CA possui vários pontos de cruzamento zero por segundo (por exemplo, 50Hz CA cruza zero 100 vezes por segundo), permitindo que os arcos extinguirem naturalmente.

Os tipos comuns incluem disjuntores de ar, disjuntores de petróleo e disjuntores SF6, que aproveitam o cruzamento zero para interrupção rápida do arco.

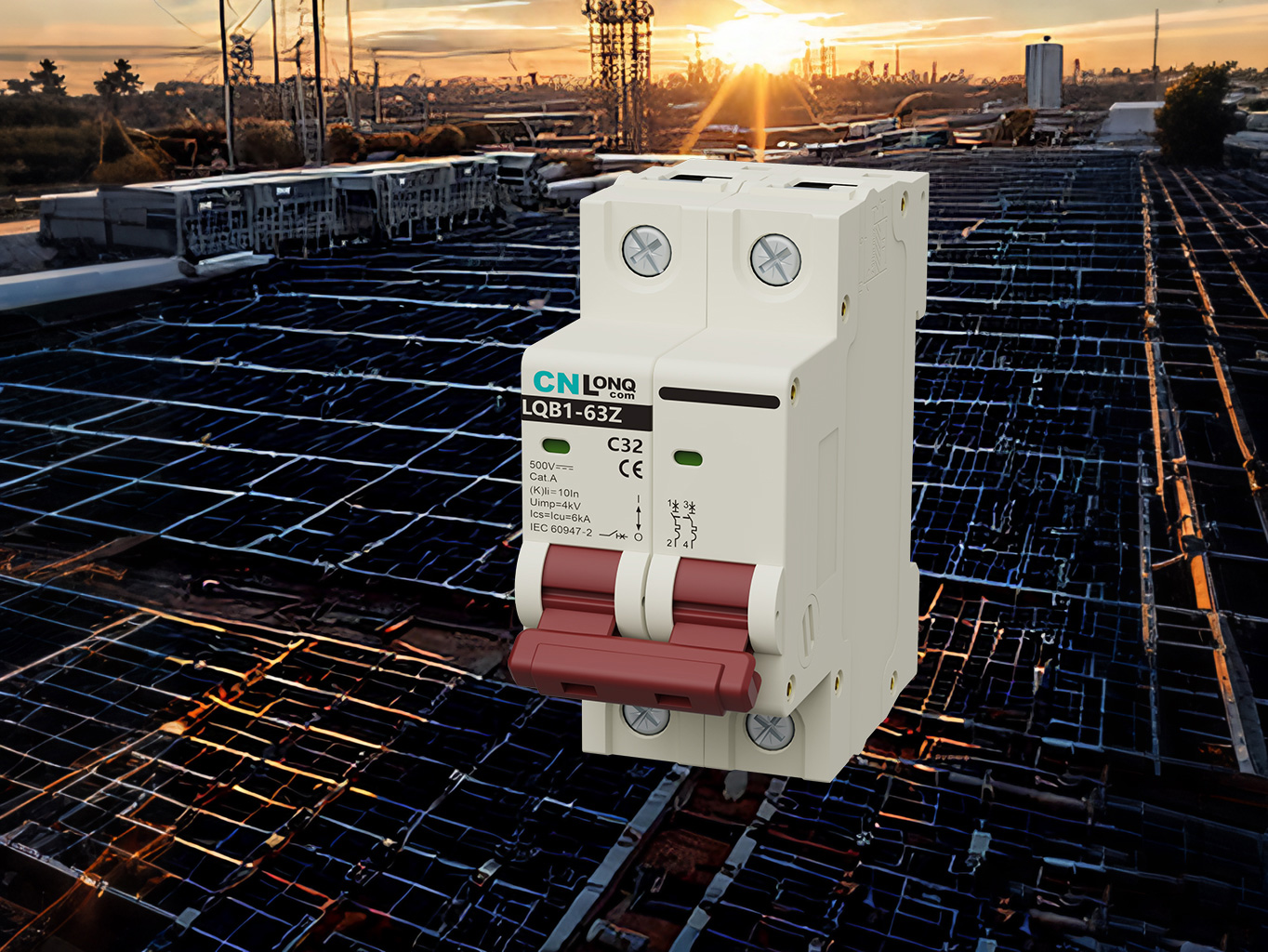

Disjuntores DC:

A DC não tem cruzamento natural natural, tornando a supressão do arco mais desafiadora.

Técnicas comuns de extinção de arco incluem:

Blowout magnético (usando campos magnéticos para esticar e esfriar o arco)

Tireização de arco à base de gás (por exemplo, SF6)

Comutação de estado sólido (por exemplo, quebra-híbridos baseados em IGBT/MOSFET)

2. Projeto estrutural

Disjuntores de CA:

Estrutura relativamente simples, menor custo.

Normalmente, use contatos mecânicos + calhas de arco.

Disjuntores DC:

Requerem supressão mais forte do arco, levando a projetos mais complexos (por exemplo, bobinas magnéticas, calhas de arco especializadas).

Os sistemas CC de alta tensão (por exemplo, fazendas solares, transmissão de HVDC) geralmente usam disjuntores híbridos (interruptores mecânicos + interruptores semicondutores).

3. Classificações de tensão e capacidade de ruptura

Disjuntores de CA:

Utilizado em aplicações de baixa tensão (por exemplo, 220V) a aplicações de alta tensão (por exemplo, grade de 110kV).

Capacidade de ruptura medida em KA (quiloamperes), por exemplo, quebradores domésticos tipicamente 6ka -10ka.

Disjuntores DC:

Principalmente para sistemas de baixa a média tensão (por exemplo, 12V- 1500V em aplicações solares/EV).

A capacidade de ruptura é mais crítica devido ao arco persistente, exigindo projetos especializados.

4. Cenários de aplicação

Aplicações típicas do tipo de disjuntor

Distribuição residencial/industrial dos circuitos de CA, grades comerciais

Disjuntores DC Sistemas fotovoltaicos solares, armazenamento de bateria, carregamento EV, trânsito ferroviário (por exemplo, Metro Power)

Iii. Vantagens e desvantagens Comparação

1. Vantagens dos disjuntores CA

✅ Custo mais baixo: a construção mais simples reduz as despesas de fabricação e manutenção.

✅ Tecnologia madura: designs padronizados devido ao uso generalizado da grade CA.

✅ Extinga mais fácil de arco: a cruz zero natural garante operação confiável.

2. Desvantagens dos disjuntores CA

❌ Não pode ser usado nos circuitos CC: pode não interromper os arcos CC, posando riscos de incêndio.

3. Vantagens dos disjuntores de DC

✅ Projetado para sistemas CC: supressão eficaz do arco para operação segura.

✅ Essencial para as energias renováveis: crítico em carregamento solar, de armazenamento e EV.

✅ Alta confiabilidade: os métodos avançados de extinção garantem proteção.

4. Desvantagens dos disjuntores de CC

❌ Custo mais alto: os projetos complexos os tornam 2-5x mais caros que os disjuntores CA.

❌ Tecnologicamente exigente: os disjuntores CC de alta corrente (por exemplo, HVDC) requerem materiais avançados.

4. Como escolher entre os disjuntores CA e CC?

Tipo atual:

Power CA (família/industrial) → disjuntor de CA

Potência CC (Solar/Bateria/EV) → Disjuntor DC

Capacidade de quebra:

Os sistemas CC precisam de disjuntores de classificação mais alta (por exemplo, 1000V/20A para solar).

Certificações:

Breakers CA: cumprir com IEC 60898 (residencial) ou IEC 60947 (industrial).

DC Breakers: Conheça os padrões UL 489B ou IEC 60947-2.

V. Tendências futuras

Breakers híbridos: combinando comutação mecânica e de estado sólido para melhor desempenho de CC.

Recursos inteligentes: Monitoramento integrado para controle remoto (por exemplo, quebradores fotográficos inteligentes).

Suporte de tensão mais alta: Avançando a tecnologia do Breaker HVDC para aplicações em escala de grade.

Conclusão

Os disjuntores CA e CC diferem significativamente devido à natureza das correntes que lidam. Os disjuntores CA dominam as grades tradicionais devido à sua relação custo-benefício e confiabilidade, enquanto os disjuntores de DC são indispensáveis ​​em sistemas de energia renovável, apesar de seu custo mais alto. Selecionar o tipo correto é crucial para garantir a segurança elétrica e a estabilidade do sistema.
