Switch de desconexão PV: o "guardião de segurança" dos sistemas solares - um guia completo

I. Definição e função dos interruptores de desconexão PV

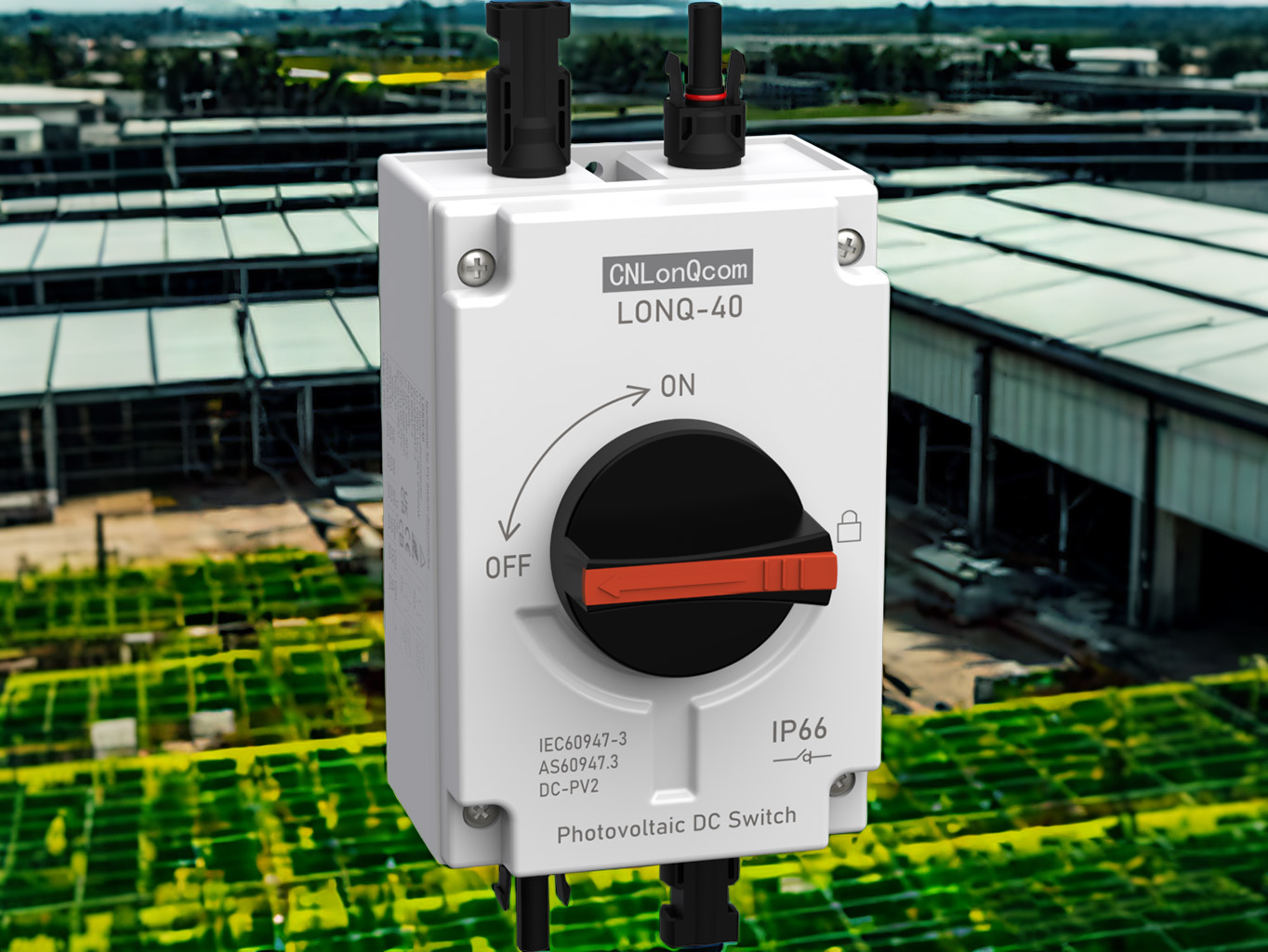

Uma chave de desconexão PV é uma chave de segurança projetada especificamente para circuitos CC em sistemas de energia solar.     Ele serve duas funções primárias: isolamento elétrico e desligamento de emergência, atuando como o "freio de emergência" de um sistema fotovoltaico para garantir a segurança absoluta durante a manutenção ou as falhas.

Funções principais

Isolamento físico: fornece um ponto de interrupção visível para garantir nenhum fluxo de corrente durante a manutenção.

Proteção de sobrecarga: Alguns modelos integram fusíveis para evitar danos ao curto-circuito.

Segmentação do sistema: permite a desconexão seletiva de seqüências individuais sem afetar todo o sistema.

Por que os sistemas solares devem usar interruptores de desconexão dedicados?

✔ Os interruptores CA padrão não podem interromper com segurança os arcos CC (perigosos!).

✔ Conseguir os padrões internacionais de segurança (por exemplo, NEC 690.17).

✔ Impede a corrente reversa de prejudicar os componentes.

Ii.     Funções principais dos interruptores de desconexão PV

1. Isolamento de segurança (propósito primário)

Segurança de manutenção: fornece um ponto de interrupção físico claro ao atender inversores ou fiação.

Desligamento de emergência: Corta rapidamente a alta tensão CC em caso de incêndio, raios, etc.

Proteção atual reversa: impede que os inversores alimentem a energia de volta aos painéis à noite.

2. Proteção de sobrecarga (recursos aprimorados)

Eficácia da implementação do tipo de proteção

Proteção de curto-circuito interno interrompido DC interrompe a corrente de falha (até 1000VDC/20KA).

Proteção de sobrecorrente O mecanismo de viagem termomagnético impede o superaquecimento/incêndio dos cabos.

Projeto de proteção de falhas de arco (<3ms) em conformidade com os padrões de falha do ARC UL1699B.

3. Gerenciamento do sistema

Controle específico da corda: plantas grandes podem gerenciar seções (por exemplo, 1 comutador por 10 strings).

Visibilidade do status: Janela indicadora mecânica (algumas com luzes LED) mostra o estado/desligado.

Iii.     Tipos e seleção de interruptores de desconexão PV

1. Por estrutura

Tipo apresenta aplicações

Tipo manual Tipo de alça mecânica + ponto de interrupção visível, baixo custo.    Sistemas comerciais residenciais/pequenos.

O tipo de quebra de carga pode interromper a corrente de carga (requer rampa de arco).    Matrizes fotovoltaicas em escala média.

Fusível DC integrado do tipo combinação de fusíveis, design de dupla fóri.    Cenários atuais de alto circuito de curto-circuito.

2. Pela classificação de tensão

Classe 600VDC: Padrão para sistemas residenciais (China/Europa).

Classe 1000VDC: grandes fazendas solares (requisito da NEC dos EUA).

Classe de 1500VDC: Sistemas de tensão ultra-alta de próxima geração (custo-eficiência).

4. Como escolher um interruptor de desconexão PV?

1. Verifique as certificações

América do Norte: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Parâmetros -chave

Tensão nominal ≥ tensão máxima do sistema (margem de 20%).

Capacidade de ruptura ≥ Corrente de curto-circuito esperada.

Classificação de proteção: IP65+ para uso externo.

V. Dicas de instalação e manutenção

1. Local de instalação

Obrigatório: dentro de 1 metro da entrada do inversor CC (requisito da NEC).

Recomendado: na saída da caixa do combinador.

2. Manutenção

Verifique a oxidação do contato a cada 6 meses.

Velocidade de quebra de teste anualmente.

Inspecione a resistência ao aterramento antes da estação da tempestade.

Conclusão: Segurança primeiro, o isolamento é fundamental!

Embora pequenos, os interruptores de desconexão PV são a última linha de defesa para a segurança pessoal.     Com o aumento de sistemas 1500V e PV inteligente, os interruptores de próxima geração estão evoluindo para maior tensão, quebra mais rápida e integração da IoT.
