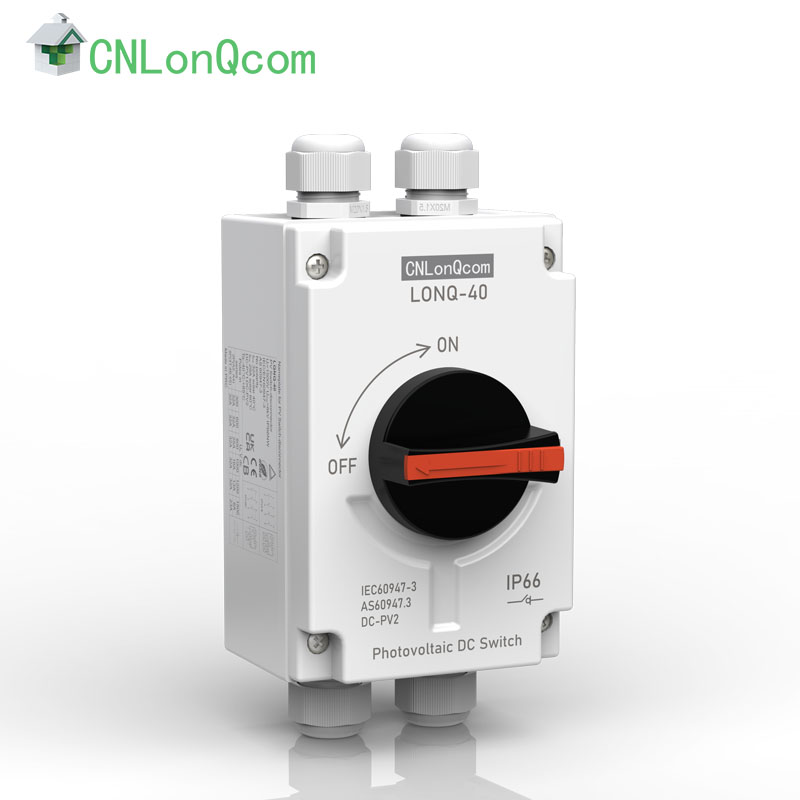

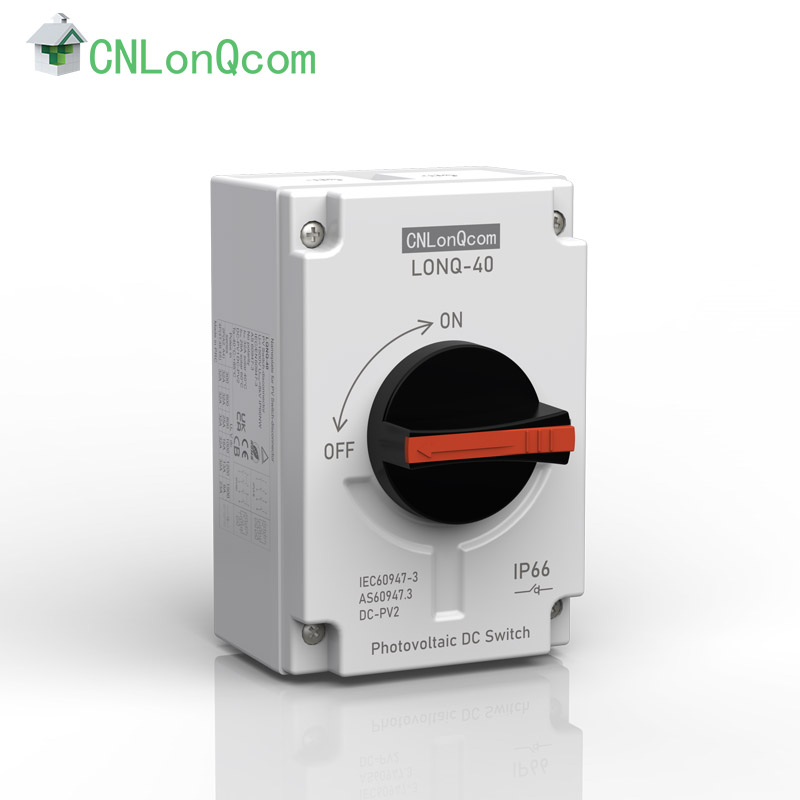

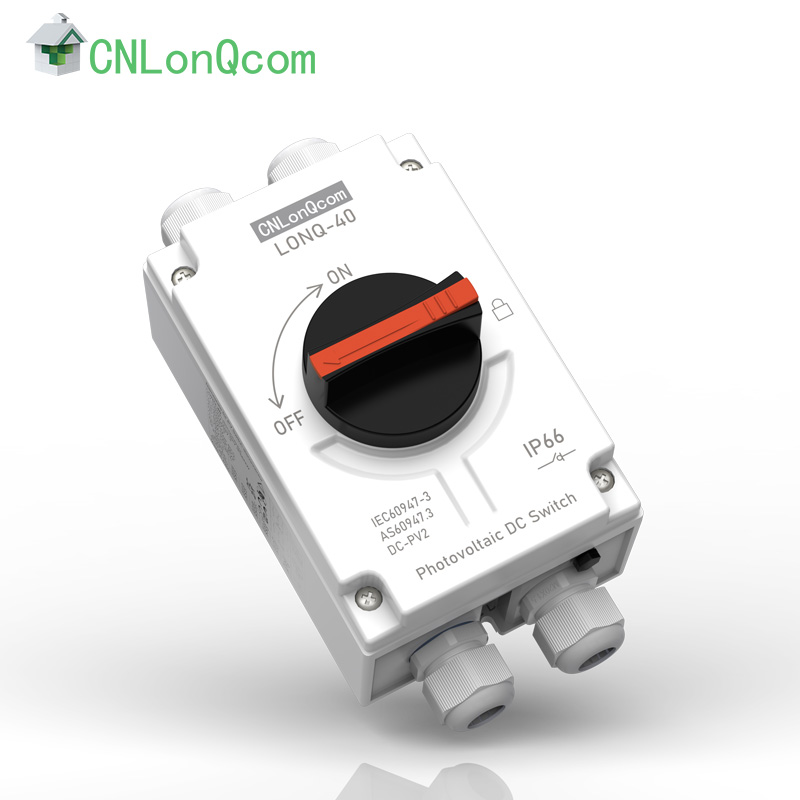

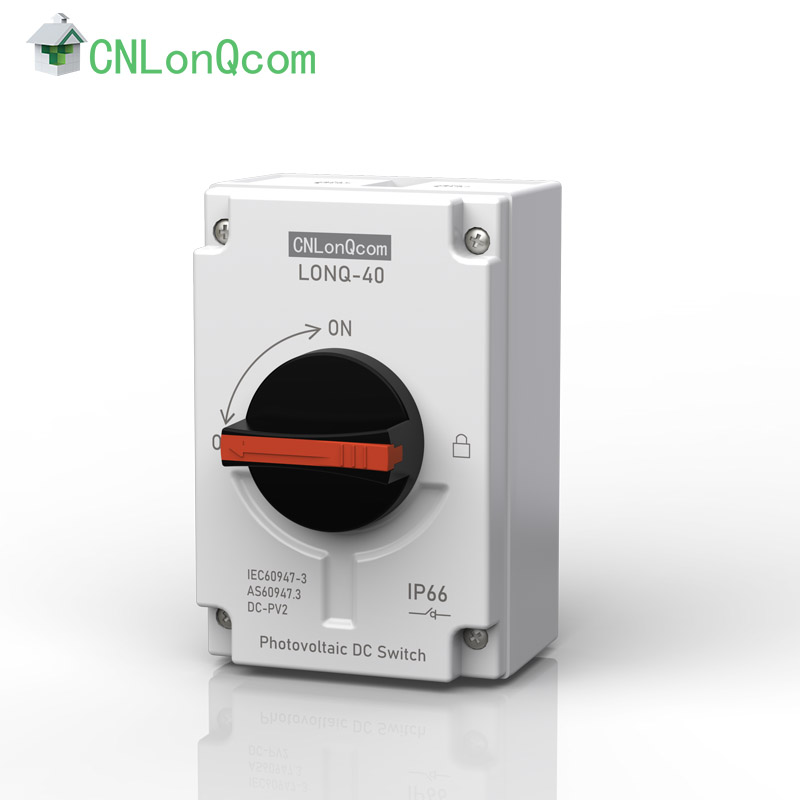

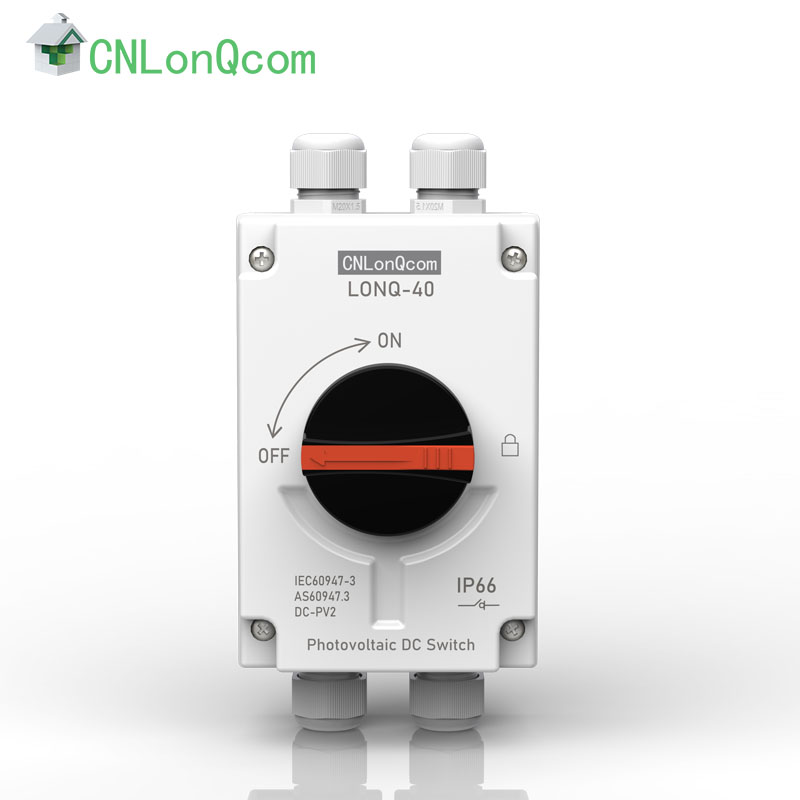

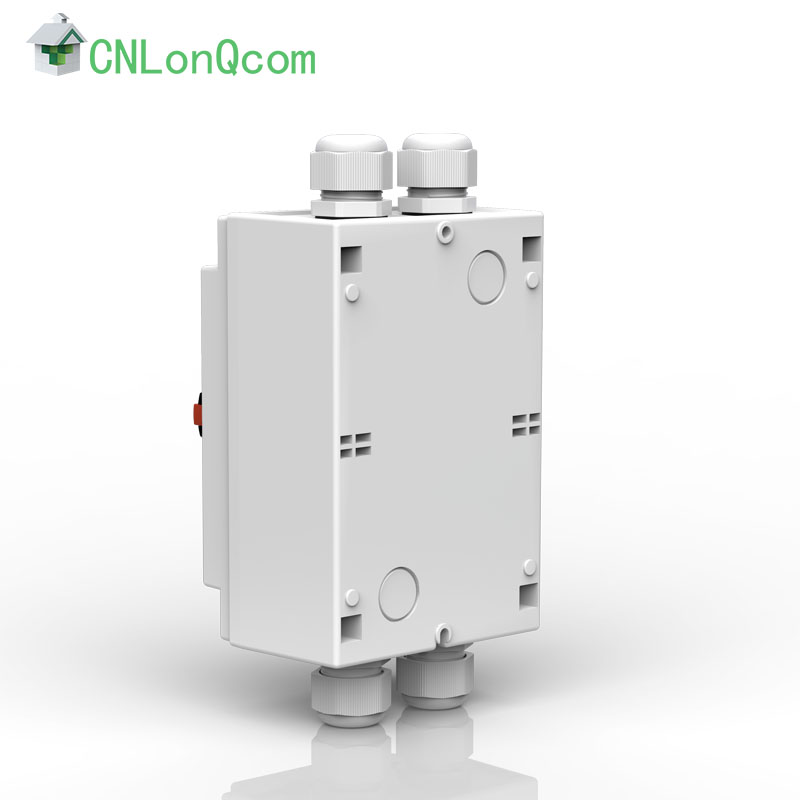

Chave seccionadora fotovoltaica 1500V 32A com M20

CNLonQcom é um fabricante e fornecedor profissional de chave seccionadora fotovoltaica 1500V 32A com M20 usado em sistemas de distribuição de energia fotovoltaica.

Modelo:LONQ-40.M20

Enviar consulta Baixar PDF

Descrição do produto

● CNLonQcom é umfabricanteespecializada na produção deChave seccionadora fotovoltaica 1500V 32A com M20, projetado para sistemas fotovoltaicos residenciais ou comerciais de 1kW a 20kW. Estes interruptores destinam-se à instalação entre painéis solares e controladores de carga, painéis solares e inversores, ou entre os próprios painéis solares.

● Apresentando seccionadores fotovoltaicos pré-cabeados com conectores solares, nossos produtos permitem instalações mais rápidas e seguras. Com a capacidade de desconectar cargas de até 8 vezes a corrente nominal, eles são a escolha ideal para qualquer ocasião que exija isolamento elétrico, como reparo, manutenção, inspeção e instalação.

● Além disso, nossos interruptores-seccionadores fotovoltaicos até 1500V 32A vêm comIP66 à prova d'águacase, proporcionando níveis de proteção excepcionais, feito de materiais plásticos de alta qualidade, resistentes a UV, e oferecendo opções de 2 a 4 pólos adequados para caixas de distribuição. De design compacto e adequados para uso externo, eles protegem seus interruptores isoladores contra chuva, poeira e outros elementos climáticos.

● A compatibilidade dos nossos seccionadores fotovoltaicos com conectores solares os torna adequados para sistemas de energia solar em trailers, navios e sistemas solares fora da rede/na rede, projetados especificamente para sistemas solares domésticos e sistemas solares comerciais. Oferece proteção abrangente com um interruptor isolador independente e fechado e um cadeado que garante que ele permaneça travado na posição DESLIGADO e à prova de violação.

Tabela de parâmetros do produto

Parâmetros principais		unidade	LONQ-40
Tensão nominal de isolamento	interface do usuário	V	1500
Corrente térmica nominal	É	A	32
Tensão nominal suportável de impulso	Um	V	8000
Capacidade nominal de curto-circuito	lcw	A	1000
Seções transversais máximas do cabo (incl. jumper)
Sólido ou padrão		mm2	2,5-6
Flexível		mm2	2,5-6
Flexível (+ extremidade do cabo multicore)		mm2	2,5-6
Torque
Apertar os parafusos do terminal de torque M4.		Nm	1,2-1,8
Torque de aperto dos parafusos de montagem do invólucro		Nm	1,5-2,0
Apertando os parafusos do botão de torque		Nm	0,5-0,7
Ativar ou desativar o torque		Nm	0,9-1,3
A fiação Torque na Base		Nm	1.1-1.4
Parâmetros gerais
Posições dos botões			DESLIGADO às 9h ，LIGADO às 12 h
Vida mecânica			10000
Número de polos CC			2 ou 4
Temperatura de operação			-40 a +85
Temperatura de armazenamento			-40 a +85
Grau de poluição		℃	2
Categoria de sobretensão		℃	III
Classificação IP do eixo e montagem nula			IP66

DIAGRAMA ESQUEMÁTICO

DESENHO DIM ENSIONAL(MM)

DETALHES DO PRODUTO

DIAGRAMA DE FIAÇÃO

Alto artesanato e altos padrões

Pequeno volume

Material retardador de chama

lp66

Raposa Voadora Curta

Completo Acessórios

-40℃~+85℃ Faixa de temperatura ambiente

Design não polar

O teste está em conformidade com AS 60947.3:2018,EN IEC 60947-3:2021，Categoria de utilização: DC-PV2					Pólo	Nº de cordas	Número da peça
600 V	800V	1000V	1200 V	1500 V	Pólo	Nº de cordas	Número da peça
PV2	PV2	PV2	PV2	PV2
32A	32A	25A	13A	6A	2	1	LONQ-40-2
32A	32A	25A	13A	6A	4	1	LONQ-40-4
32A	32A	32A	32A	23A	4	1	LONQ-40-4S
32A	32A	32A	32A	23A	4	1	LONQ-40-4B
32A	32A	32A	32A	23A	4	1	LQNQ-40-4T

Configuração de comutação

Tipo	PEDSC100R/120R	Gráfico de fiação de contatos	Exemplo de troca
2 pólos	2
4 pólos	4
4 pólos com entrada e saída na parte superior	4T
4 pólos com entrada e saída inferior	4B
4 pólos com entrada na parte superior Saída inferior	4S

Perguntas frequentes

Q1: Quais condições de pagamento a fábrica CNLonQcom aceita?
A1: Aceitamos cartões de crédito, transferências Western Union, PayPal ou transferências bancárias.

Q2: O interruptor-seccionador fotovoltaico de até 1500V 32A pode ser personalizado na CNLonQcom?
A2: CNLonQcom é um fabricante profissional na China, especializado na produção de chave seccionadora fotovoltaica de até 1500V 32A. Aceitamos solicitações de OEM e ODM e podemos fornecer várias soluções personalizadas para atender às suas necessidades específicas.

Q3: Quanto tempo leva para a fábrica entregar depois que o comprador faz um pedido?
A3: O ciclo de produção para entrega é determinado com base na quantidade específica de produtos encomendados, geralmente variando de 15 a 30 dias.

Q4: Como é o controle de qualidade na fábrica?
A4: Somos um fornecedor direto da fábrica e todos os produtos passam por 100% de inspeção antes do envio para garantir que os padrões de alta qualidade sejam atendidos.
