Produtos > Caixa Combinadora > Caixa combinada plástica DC > PV Combiner Box 3 em 1 out DC500V
Produtos

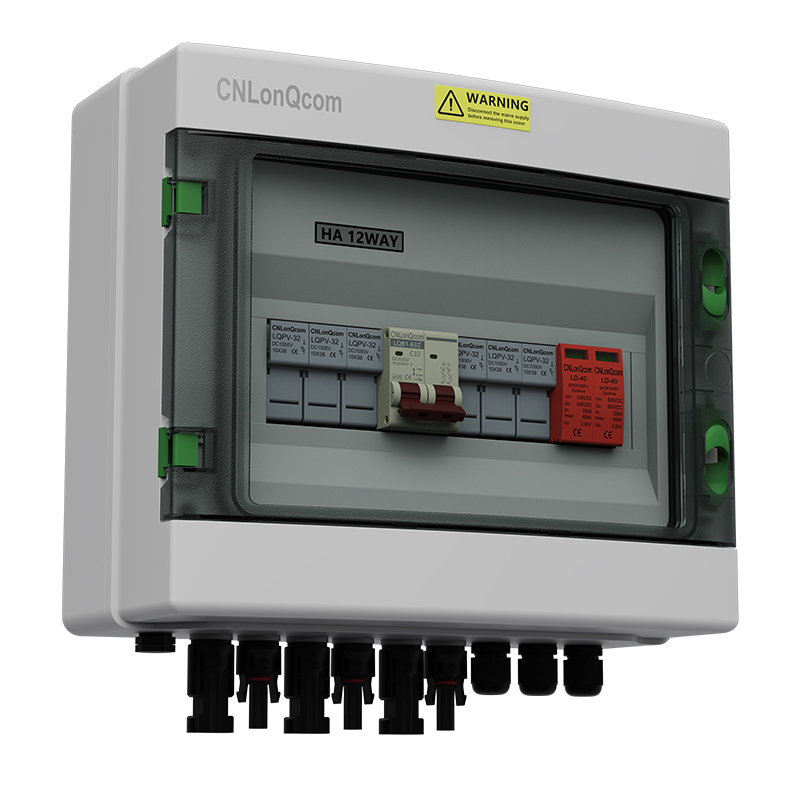

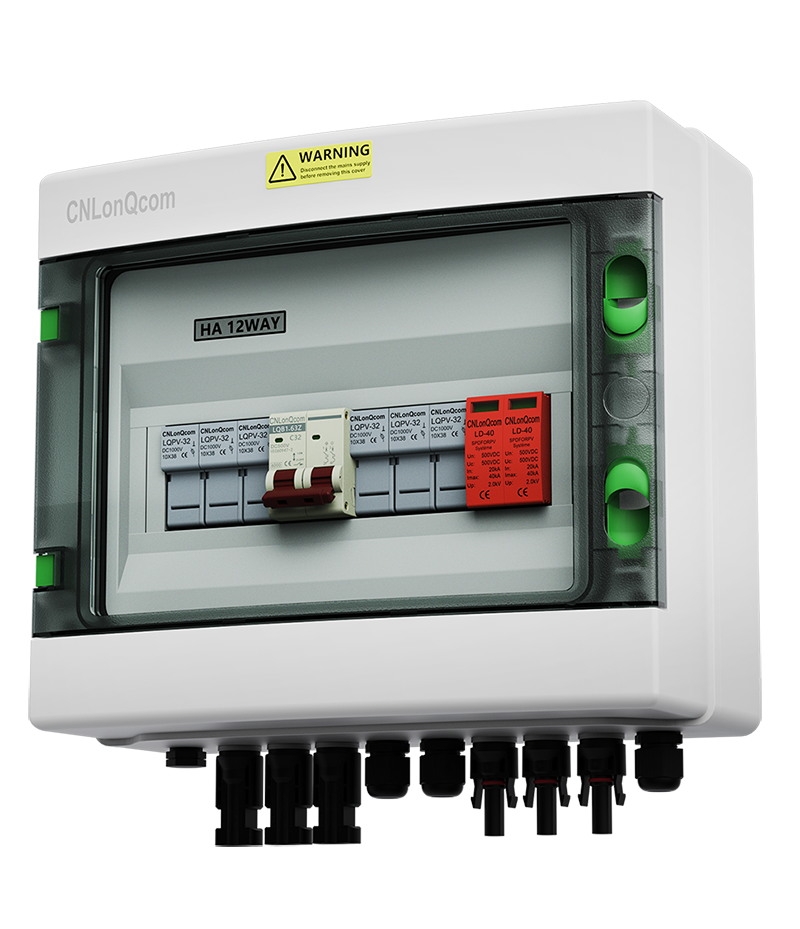

PV Combiner Box 3 em 1 out DC500V
CNLONQCOM IP65 PV Combiner Box 3 em 1 out DC500V/600V/800V com disjuntor e proteção contra raios e fusível para sistemas DC de painel solar externo, RV, casas, barcos
● Tensão nominal: DC500V/600V/800V
● Corrente nominal: 6/10/16/20/25/32/40/50/63A
● String: 3in 1out
● Corrente máxima de entrada por string: 6/10/16/20/25/30A
● Corrente máxima de saída por sequência: 6/10/16/20/2010/32/40/50/63a
● Conector: MC-4 ou PG
● Padrão: IEC60269-6, IEC60947-2, IEC61643-1
● Material da moradia: PC+ABS
● Certificado: CE, IP65, ROHS, ISO9001
Modelo:LQX 3/1B.12H DC500V/600V/800V
Enviar consulta
Descrição do produto
| Dados técnicos | |||
| Modelo | LQX H3/1B.12 DC500V/600V/800V | ||
| Tipo | MCB e SPD e fusível | ||
| Corda | 3 em 2 fora | ||
| Tensão nominal UE (V) | DC500/600/800 | ||
| Corrente máxima de entrada por string (a) | 15/6/15/20/25/30 Opcional | ||
| Corrente máxima de saída por string (a) | 16/10/20/25/32/40/50/63/80/100/125 Opcional | ||
| Certificado de qualidade | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| padrão | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Disjuntor em miniatura (MCB) | Protetor de surto (SPD) | ||
| Corrente classificada por grau de quadro (a) | 63/125 | Em (8/20) nós (ka) | 20 |
| Corrente classificada em (a) | 16/10/20/25/32/40/50/63/80/100/125 Opcional | IMAX (8/20) US (KA) | 40 |
| Tensão nominal UE (V) | DC500/600V/800V | Tensão nominal UE (V) | DC500/600V/800V |
| UI de tensão de isolamento nominal (V) | DC1000 | Nível de proteção de tensão (KV) | 2.0/2.5 |
| Impulso suportar a tensão UIMP (KV) | 4 | Pólos | 2p |
| Capacidade de quebra UTI (KA) | 6 | Material de moradia | PA |
| LCS de capacidade de fuga (LCU) | 75% | Espessura do chip (mm) | 6 |
| Tipo de curva | C | FUSÍVEL | |
| Pólos | 2 | Corrente classificada em (a) | 15/6/15/20/25/30 Opcional |
| Modo de fiação | Sem polaridade, de cima para dentro e de baixo ou de baixo para dentro e de cima para fora | Tensão nominal UE (V) | DC1000 |
| Material de moradia | PA | Pólos | 2p |
| Material do condutor | Cobre | Tamanho do fusível (mm) | 10*38 |
| Vida mecânica (maximes) | 20000 | Material de moradia | PA |
| Vida elétrica (maximes) | 6000 | Ambiente | |
| Cabo PV pré-instalado | Temperatura operacional | -25 ℃ a +60 ℃ | |
| Diâmetro do cabo | 4 ~ 25mm | Umidade | ≤95% |
| Tensão máxima (v) | 1000 ~ 2000 | Altitude | 2000m |
| Corrente máxima (a) | 10 ~ 200 | Instalação | Montagem da parede |
| Caixas | |||
| Material | PC+ABS | ||
| Nível de proteção | IP65 | ||
| Nível de proteção de impacto | IK10 | ||
| Conector de entrada ou saída | Conectores PG ou PV | ||

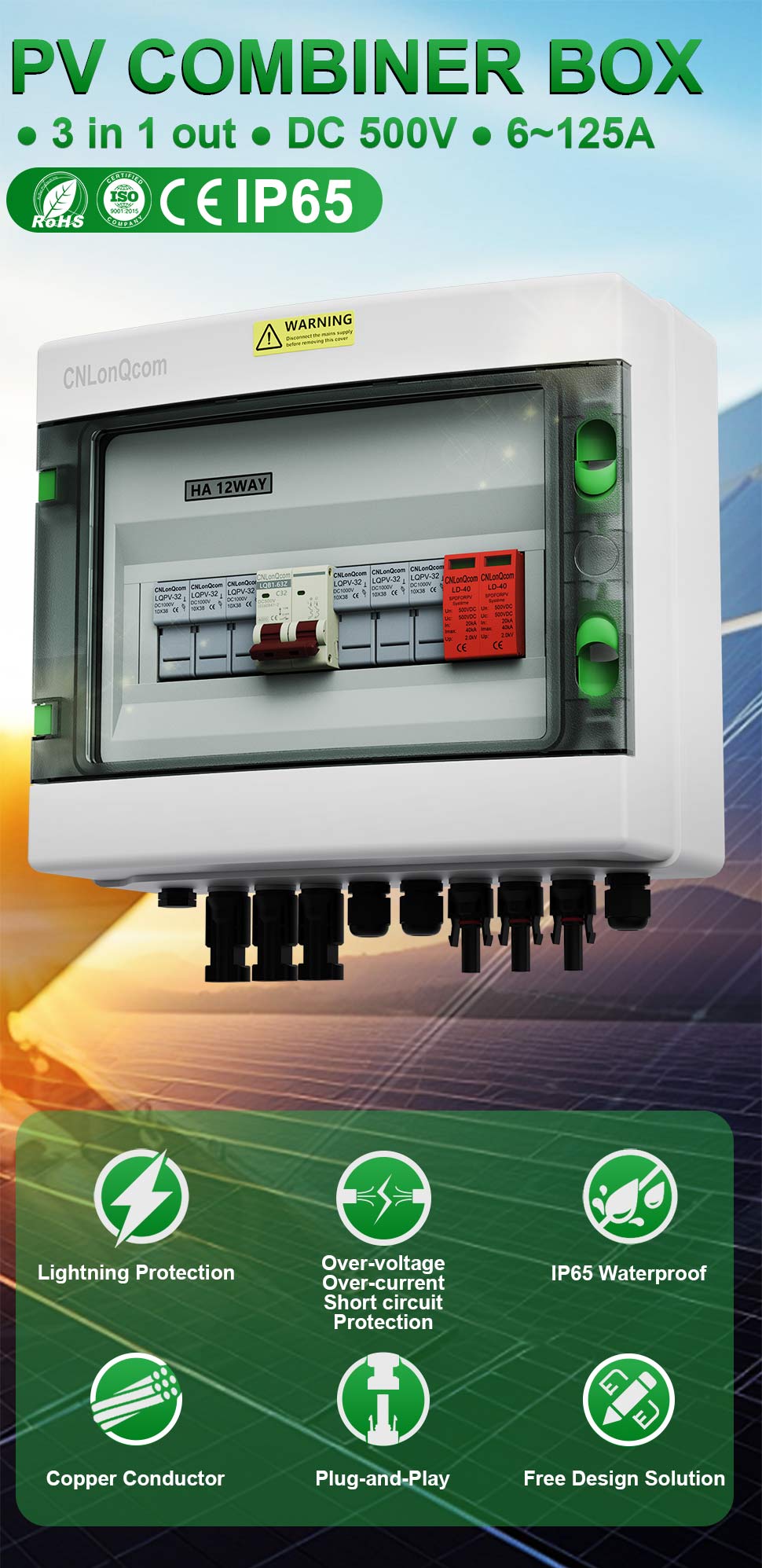

IP65
-
Proteção de raios
-
Excesso de tensão
Excesso de corrente
Curto -circuito
Proteção -
IP65 à prova d'água
-
Condutor de cobre
-
Plug-and-play
-
Solução de design grátis

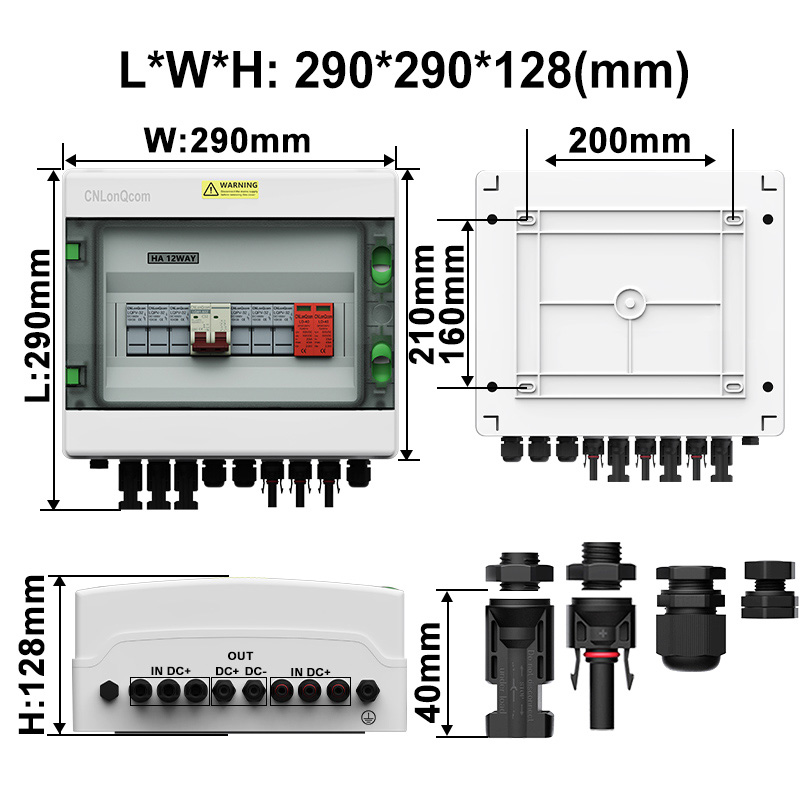

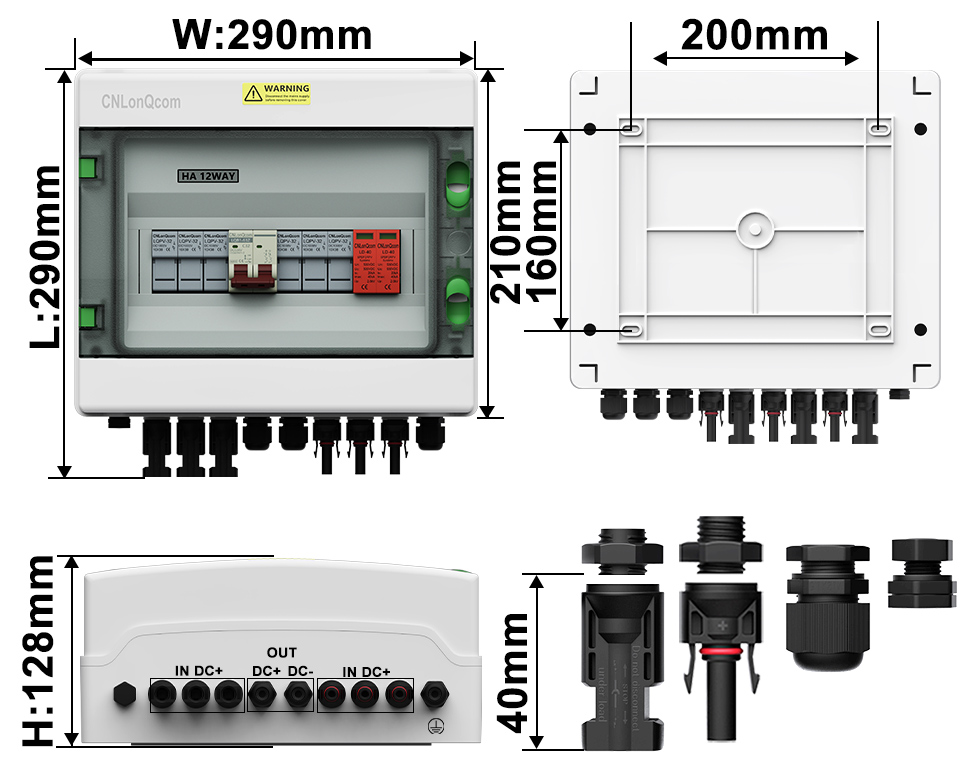

TAMANHO
L*W*H: 290*290*128 (mm)
Processo de crimpagem atualizado mecanicamente para tranquilidade
Dica:
① Instalação de conectores MC-4 terá cabos pré-instalados,
Os conectores PG não têm
② Cabo conectado por padrão por padrão de acordo com o diâmetro da corrente nominal
de 4 ~ 20mm2mudar ou de acordo com os requisitos do cliente

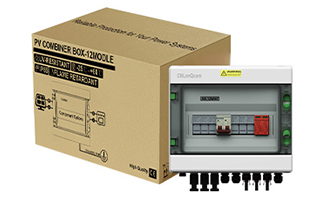

Embalagem firme
garantir a substituição de produtos danificados
1Produto na caixa interna
5 bly corrugado extra duro
2Caixa de saída
5 bly corrugado extra duro
3Entrega
Remessa rápida
| Modelo | Corda | Caixa interna (PCS/CM) |
Caixa de saída (cm) |
Qty (PCS) |
G.W. (KGS) |
| LQX 3/2B.12 DC500V | 3 em 1 fora | 1/31*31*17 | 58*33,5*33.5 | 3 | 10.3 |
Totalmente certificado
Fabricantes de fontes de marca com alta qualidade e baixo preço
-
ISO:20224Q20298ROS
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
CAIXA:ZRC2312055XY-LVD-C1
-
FUSÍVEL:OP221014.WLNCO75
-
Conector:SP1001GZ2204569
Dica: entre em contato conosco para obter mais certificados
Instalação e fiação

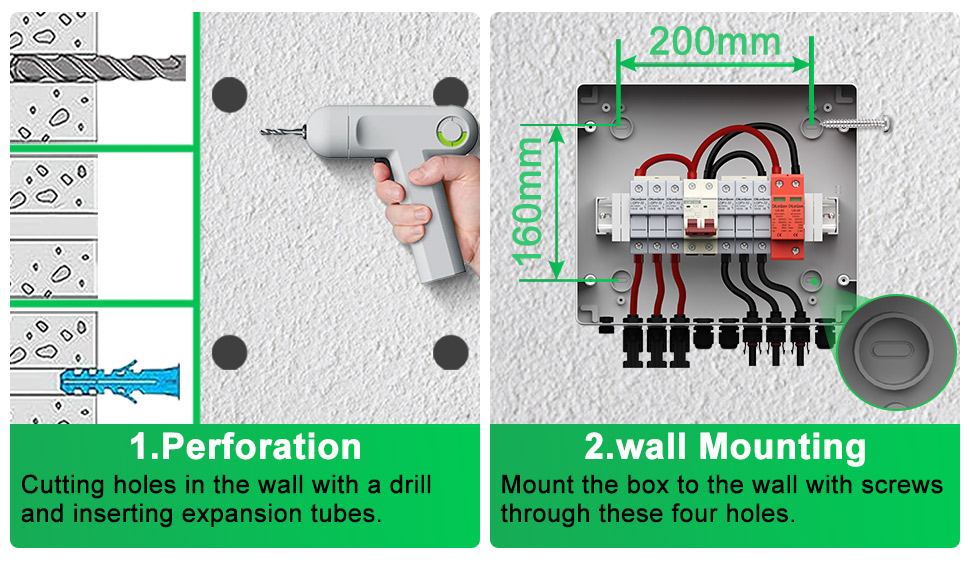

Instalação
-
1.Perforeation
Cortando buracos na parede com uma broca e inserindo tubos de expansão.
-

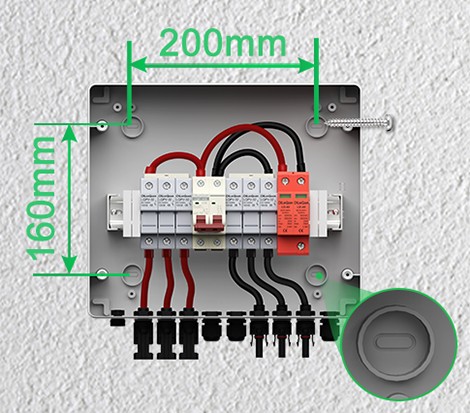

2. Montagem da parede
Monte a caixa na parede com parafusos através desses quatro buracos.

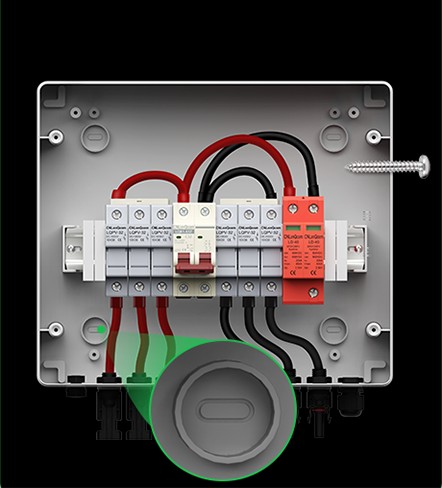

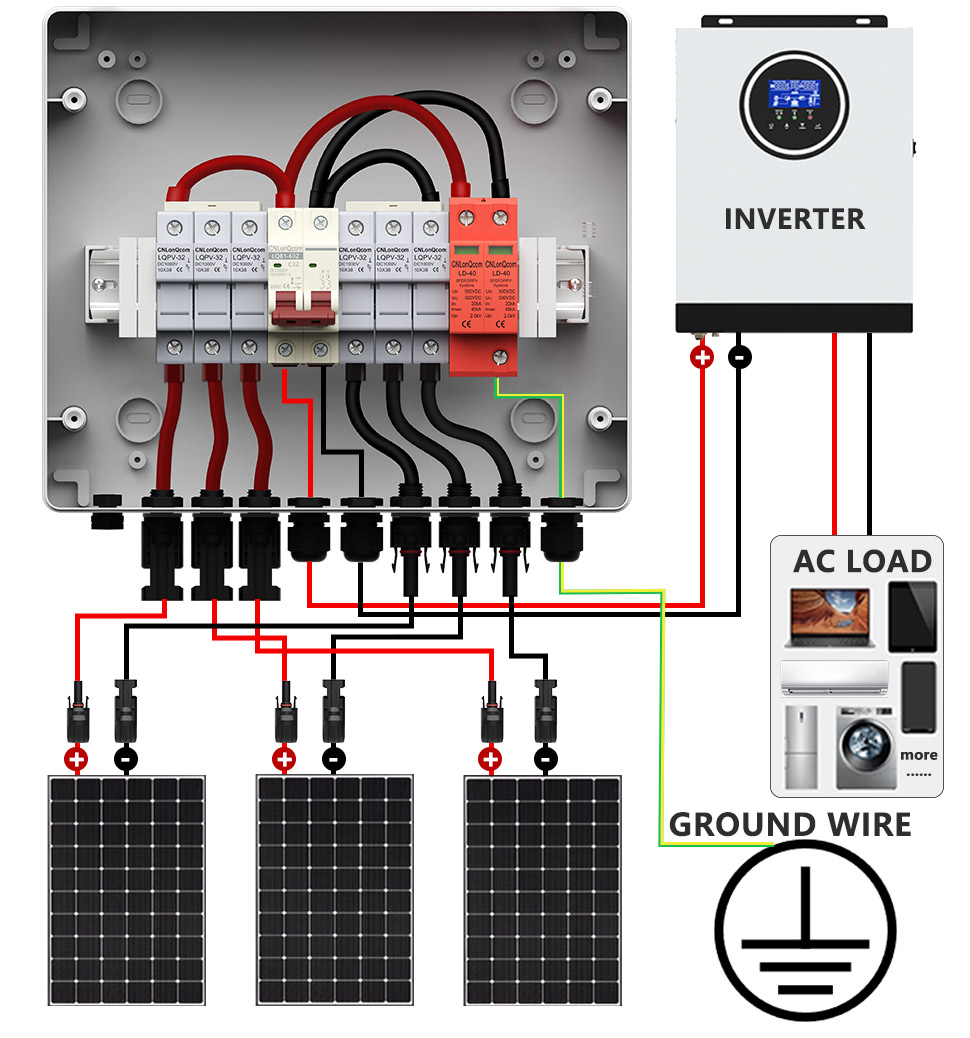

3 em 1 fiação
Detalhes do produto

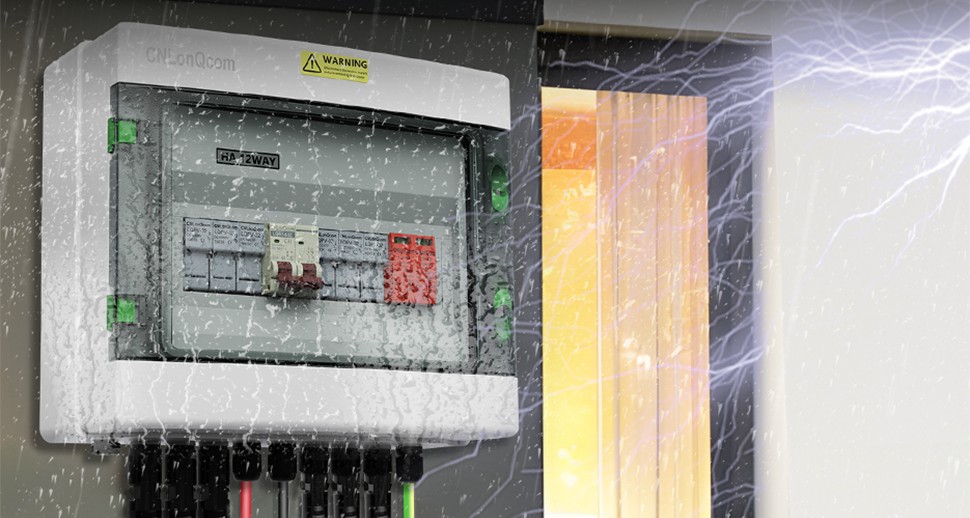

IP65 de grau à prova d'água
Após vários testes à prova d'água da simulação,
Para garantir que o produto atenda ao nível de proteção IP65
-
CHAMA
RetardanteNão inflamável
-
Resistente a UV
PC+ABS ShellA concha é feita de material PC+ABS,
não tenho medo da luz do sol. -
RESISTIR
Calor e frioOperação normal a -25 ° C ~+60 ° C
-
IMPERMEÁVEL
VedaçõesDois selos à prova d'água dentro
e lá fora -

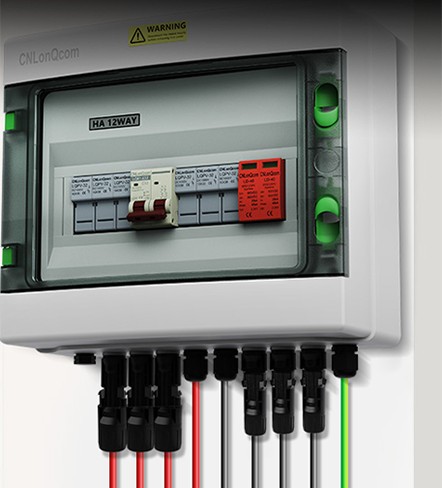

Plug-and-play
Equipado com conectores PV ou PG
Para conexão rápida -
Montagem da parede
Solidamente montado nos quatro cantos,
sólido e não caindo
-

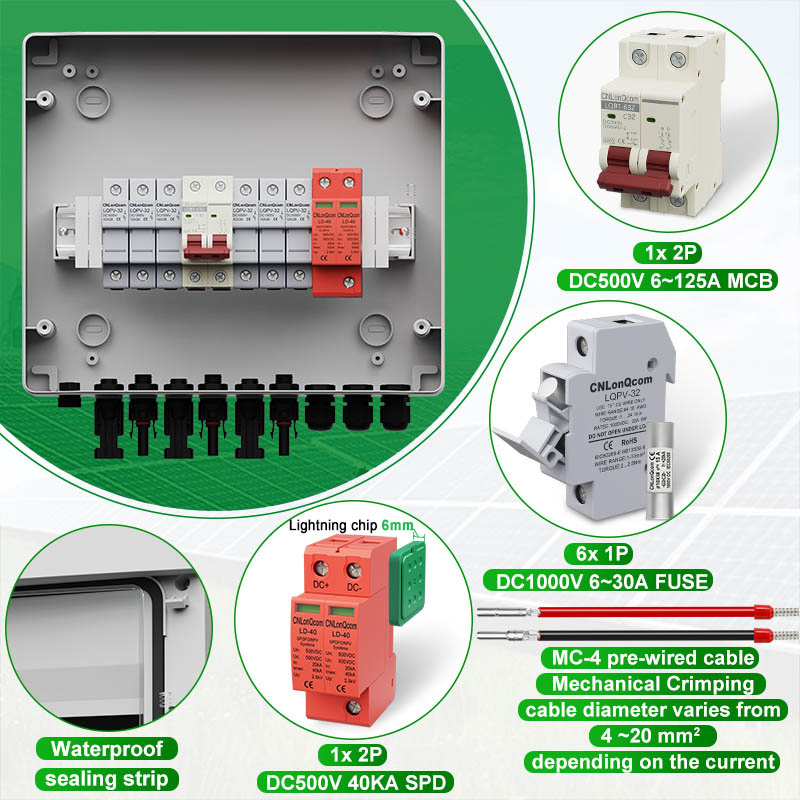

Disjuntor DC
Tensão nominal CC 500V Corrente classificada 10 ~ 125a Pólo 2p Padrão IEC 60947-2 Certificados CE -
Protetor de surto de CC
Tensão nominal CC 500V Corrente de descarga 20 / 40ka Pólo 2p Padrão IEC 61643-31 Certificados CE -
Fusível de DC
Tensão nominal CC 1000V Corrente classificada 6-30a Tamanho do fusível 10*38mm Padrão IEC 60269-6 Certificados CE
Cenário de aplicação10
CNLONQCOM Série HA Caixa PV PLÁSTICA 3 em 1 OUT DC500V apresenta uma caixa à prova d'água PC+ABS com construção selada, proteção contra sobrecarga, proteção de curto -circuito, proteção contra sobretensão, poeira, umidade e proteção contra raios.
Os componentes internos da série PV PV PV PV PV Caixa 3 em 1 out DC500V/600V/800V são 2P MCB, 2P SPD e 2P Fuse, que são feitos de shell PA.
Os módulos SPD e os núcleos de fusíveis podem ser substituídos rapidamente sem remover a tampa quando danificados.
A Caixa PV de PV PV PV PV da série HA da CNLONCCOM 3 em 1 out DC500V/600V/800V são usados principalmente para a proteção dos sistemas fotovoltaicos e são frequentemente usados em sistemas conectados a grade ou grade. Como painéis fotovoltaicos, trailers, barco, PV externo, família, etc.
O PV Combiner Box 3 em 1 out DC500V/600V/800V protege efetivamente inversores e painéis solares de danos e envia do fogo.
Hot Tags: PV Combiner Box, DC500V,DC600V,DC800V,DC1000V, 3 String, 3in 1out,6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125,Manufacturers, Suppliers, Factory, In Stock, Free, Sample, Made In China, Quotation, Ce, Tuv, Price, Online Store, Buy Direct, Independent Store, Shop Site oficial e independente, direto da marca
