Quais são os cenários de uso das caixas combinadoras DC?

O princípio de funcionamento de umcaixa combinadoraenvolve principalmente conexão e proteção do circuito. Quando os módulos fotovoltaicos geram energia CC, eles são conectados à porta de entrada da caixa combinadora por meio de cabos. O circuito dentro da caixa combinadora combina e distribui essa energia CC e, em seguida, envia a energia CC combinada para um inversor ou outro equipamento. Durante o processo de combinação, a caixa combinadora monitora parâmetros como corrente, tensão e potência para cada cadeia fotovoltaica e implementa dispositivos de proteção contra curto-circuito, conexão reversa e sobrecorrente.

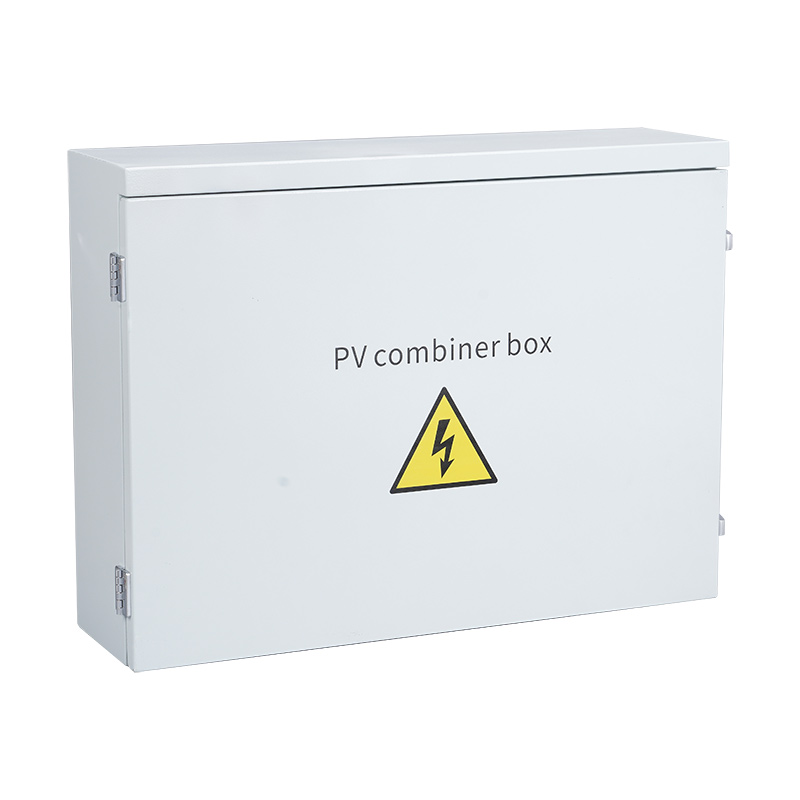

1. Caixa combinadora CC

Isto combina váriosCCcorrentes geradas por um painel solar para a entrada do inversor. Para reduzir o impacto na rede e evitar danos ao inversor devido ao excesso de tensão, normalmente é usada uma conexão paralela multicanal. Com base na faixa de tensão CC de entrada do inversor, um certo número de módulos fotovoltaicos com as mesmas especificações são conectados em série para formar uma cadeia de módulos fotovoltaicos. Essas strings são então conectadas à caixa combinadora de proteção contra raios do painel fotovoltaico. A saída é então encaminhada através de um pára-raios e disjuntor, facilitando a conexão aos inversores subsequentes.

2. Caixa combinadora AC

É utilizado para sistemas de geração de energia fotovoltaica compostos por inversores string e é instalado entre o lado de saída CA do inversor e o ponto/carga de conexão à rede. É equipado com disjuntores de entrada, disjuntores de saída, pára-raios CA e instrumentos de monitoramento inteligentes opcionais (sistema de monitoramento de tensão, corrente, potência, energia elétrica e outros sinais). Sua principal função é combinar as correntes de saída de vários inversores e proteger os inversores contra danos causados ​​pelo lado/carga da conexão à rede CA. Serve como ponto de desconexão da saída do inversor, melhora a segurança do sistema e protege a segurança do pessoal de instalação e manutenção.

Notas sobre a instalação elétrica da caixa combinadora

(1) Somente engenheiros elétricos profissionais podem operar e conectar os fios; a operação e a fiação devem estar em conformidade com os padrões relevantes do país e da área local;

(2) Antes de instalar ocaixa combinadora, use um megôhmetro para realizar testes de isolamento nos componentes internos.

(3) O layout e espaçamento dos componentes na caixa devem cumprir as disposições dos regulamentos pertinentes e garantir os requisitos de comissionamento, operação, manutenção, inspeção e operação segura.

(4) A entrada e a saída não podem ser conectadas ao contrário.

(5) Depois de conectar a caixa de junção de proteção contra raios fotovoltaica ao sistema de geração de energia fotovoltaica, o terminal de aterramento da caixa de proteção contra raios deve ser conectado de forma confiável ao fio terra ou barramento de proteção contra raios.

(6) Ao conectar a fiação externa, certifique-se de que os parafusos estejam apertados para evitar que a fiação se solte.

(7) Um diagrama do sistema sem desbotamento e os diagramas de fiação secundária necessários devem ser firmemente afixados dentro da caixa ou na porta do gabinete.

(8) Cabos retardadores de chama devem ser usados ​​para fiação. Eles devem ser organizados de maneira organizada, bonita e instalada com segurança para garantir um bom contato.
