Compreendendo os disjuntores em caixa moldada (MCCBs): os “guardiões” da segurança dos circuitos elétricos

Nos sistemas de distribuição de energia de baixa tensão, existe um dispositivo chave que protege silenciosamente a segurança do circuito – oDisjuntor em caixa moldada(MCCB). Ao contrário dos grandes motores que operam com ruído ou de instrumentos de precisão que chamam a atenção, o MCCB tornou-se um "guardião da segurança" indispensável em cenários como produção industrial, sistemas elétricos prediais e novas aplicações energéticas, graças às suas fortes capacidades de proteção e ampla adaptabilidade. Hoje exploraremos esse dispositivo em múltiplas dimensões para descobrir os segredos de como ele protege a segurança do circuito.

I. Conhecendo os MCCBs: o que são e o que os diferencia?

Essencialmente, um MCCB é um dispositivo elétrico de proteção utilizado em sistemas de distribuição de energia de baixa tensão, tendo como função central o “guardião” da segurança do circuito. Estruturalmente, consiste principalmente em invólucros de plástico isolados de alta resistência, contatos condutores e unidades de disparo. O invólucro isolado não apenas protege os componentes internos contra interferências externas, mas também evita eficazmente riscos de choque elétrico.

Muitas pessoas confundem MCCBs com os disjuntores miniatura (MCBs) mais comuns, mas existem diferenças significativas entre os dois. Comparados aos MCBs, os MCCBs têm uma corrente nominal mais alta (normalmente variando de 63A a 1600A) e maior capacidade de interrupção, permitindo-lhes lidar com cenários elétricos de alta potência. Por exemplo, os MCBs são comumente usados ​​em tomadas domésticas e circuitos de iluminação, enquanto os MCCBs são mais utilizados para proteger motores em oficinas de fábricas e principais circuitos de distribuição de energia em grandes edifícios.

II. Revelando funções essenciais: como os MCCBs protegem a segurança dos circuitos?

O valor central dos MCCBs reside na “proteção”, que pode ser dividida em três funções principais para combater os riscos de falha no circuito de diferentes dimensões.

O primeiro é a proteção contra sobrecarga. Quando a corrente em um circuito excede continuamente a corrente nominal do disjuntor – como quando vários dispositivos em uma fábrica iniciam simultaneamente, causando carga excessiva – a tira bimetálica dentro do disjuntor aquece e deforma devido ao efeito térmico da corrente. Isso então aciona o mecanismo de disparo para desligar rapidamente o circuito. Este processo evita efetivamente que a camada isolante dos fios seja queimada devido ao superaquecimento prolongado, interrompendo incêndios na fonte.

Em segundo lugar está a proteção contra curto-circuito. Um curto-circuito é uma das falhas mais perigosas em um circuito. Quando isso ocorre, o aumento repentino de corrente massiva pode queimar equipamentos e até causar explosões. Neste ponto, a unidade de disparo eletromagnético do MCCB entra em ação: a forte força eletromagnética gerada pela grande corrente atrai rapidamente o núcleo de ferro, acionando o mecanismo de disparo para desligar o circuito em milissegundos - como um "freio de emergência" para o circuito - minimizando ao máximo as perdas por falha.

Além disso, dependendo das necessidades dos diferentes cenários de aplicação, os MCCBs podem ser equipados com funções de proteção adicionais. Por exemplo, adicionar um módulo de corrente residual permite proteção contra vazamentos para evitar choques elétricos; a instalação de um módulo de proteção contra sobretensão/subtensão protege os equipamentos de precisão contra danos causados ​​por anomalias de tensão, demonstrando plenamente a flexibilidade de suas funções.

III. Parâmetros principais: os "indicadores concretos" para selecionar o dispositivo certo

Para garantir que os MCCBs forneçam proteção ideal, é crucial selecionar os parâmetros corretos. Os parâmetros principais a seguir determinam diretamente se um disjuntor pode ser adaptado a cenários elétricos específicos.

A corrente nominal (In) é um parâmetro fundamental, referindo-se à corrente máxima que o disjuntor pode transportar continuamente. Deve ser combinado com precisão de acordo com a potência da carga. Por exemplo, num sistema fotovoltaico (FV), a corrente nominal do MCCB deve ser selecionada com base na corrente de saída do conjunto fotovoltaico – não deve ser demasiado pequena (para evitar disparos frequentes) nem demasiado grande (para evitar a perda da sua finalidade de proteção).

A capacidade de interrupção (Icu/Ics) está relacionada à capacidade de tratamento de faltas, referindo-se à máxima corrente de falta que o disjuntor pode interromper com segurança. Ao selecionar um MCCB, é necessário considerar o valor calculado da corrente de curto-circuito do sistema de distribuição de energia. Se a capacidade de interrupção for insuficiente, o disjuntor pode não conseguir cortar eficazmente o circuito durante uma falha de curto-circuito, provocando acidentes de segurança mais graves.

A tensão nominal (Ue) deve corresponder ao nível de tensão do circuito. As classificações comuns incluem 220 V monofásico e 380 V trifásico. Uma incompatibilidade de tensão não afetará apenas a operação normal do disjuntor, mas também poderá danificar os componentes internos.

A curva de disparo determina a sensibilidade da proteção. Tipos de curvas comuns (B, C, D) são adequados para diferentes cargas. Por exemplo, a Curva C é aplicável a cargas de iluminação e energia geral, enquanto a Curva D — com tolerância mais forte para correntes de partida — é mais adequada para equipamentos com altas correntes de partida, como motores e compressores.

4. Aplicações abrangentes: uma "barreira de segurança" da indústria para a vida cotidiana

Com seu excelente desempenho, os MCCBs são aplicados em quase todos os aspectos da distribuição de energia de baixa tensão.

No campo da distribuição de energia industrial, os MCCBs atuam como “gerentes de segurança” nas oficinas das fábricas, fornecendo proteção contra sobrecarga e curto-circuito para equipamentos de alta potência, como motores, linhas de produção e máquinas-ferramentas de grande porte, garantindo que os processos de produção não sejam interrompidos por falhas no circuito.

Na construção de sistemas elétricos – seja em shopping centers, edifícios de escritórios ou edifícios residenciais de grande porte – os MCCBs são frequentemente usados ​​como interruptores principais em caixas de distribuição ou interruptores de proteção para distribuição de energia no piso. Eles salvaguardam a segurança eléctrica de todo o edifício e evitam cortes de energia em grande escala ou incêndios causados ​​por falhas no circuito local.

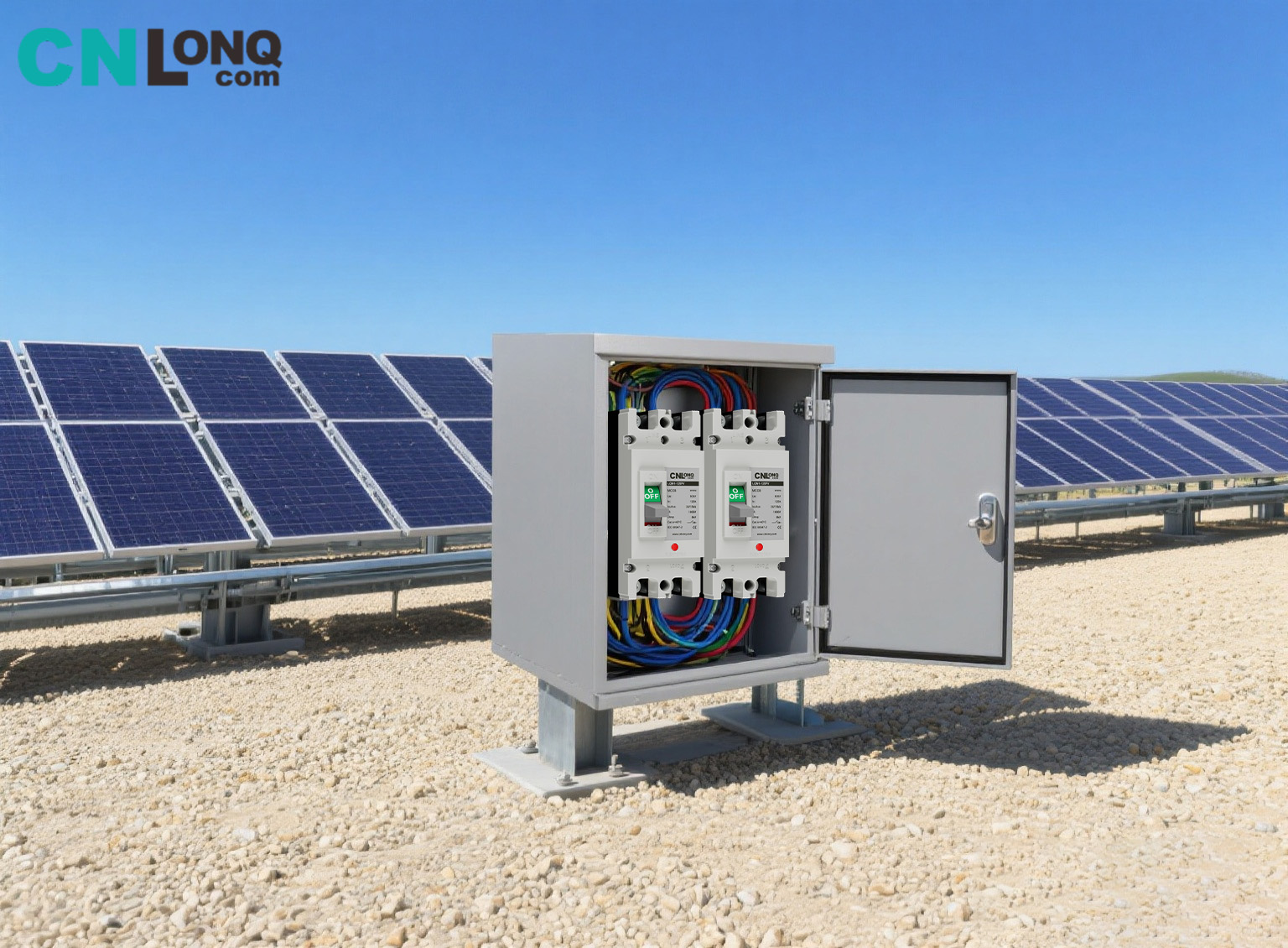

No novo sector energético, o seu papel é igualmente crítico. Em sistemas fotovoltaicos, os MCCBs são instalados em caixas combinadoras e no lado do inversor para proteger os circuitos de saída dos arranjos fotovoltaicos; em sistemas de armazenamento de energia, protegem os circuitos das baterias, evitando riscos de segurança, como sobrecarga e curto-circuito das baterias, e fornecendo proteção para a aplicação de energia limpa.

Mesmo em cenários civis de alta potência, como vilas e grandes residências, os MCCBs podem fornecer proteção confiável para eletrodomésticos de alta potência, como condicionadores de ar centrais, aquecedores elétricos de água e sistemas de purificação de água para toda a casa, resolvendo o problema de corrente nominal insuficiente em MCBs comuns.

V. Principais vantagens: Por que os MCCBs são a “escolha preferida”?

Em comparação com outros dispositivos de proteção, os MCCBs apresentam vantagens distintas – uma das principais razões para sua ampla aplicação.

A forte adaptabilidade ambiental é um grande destaque. O invólucro de plástico isolado de alta resistência pode suportar ambientes agressivos, como altas temperaturas, baixas temperaturas, umidade e radiação UV. Seja em usinas fotovoltaicas externas ou em salas de distribuição subterrâneas, os MCCBs podem operar de forma estável e têm menos probabilidade de envelhecer ou falhar devido a fatores ambientais.

A alta confiabilidade se reflete na precisão dos componentes principais. Peças importantes, como unidades de disparo, mantêm uma precisão estável e há pouco risco de operação incorreta ou falha de proteção durante o uso a longo prazo, fornecendo proteção contínua para a segurança do circuito.

A fácil operação e manutenção reduz o limite de uso. Com uma estrutura compacta e tamanho moderado, os MCCBs podem ser integrados diretamente em diversos equipamentos de distribuição de energia sem ferramentas complexas durante a instalação. A manutenção diária requer apenas verificações regulares quanto a danos no gabinete ou fiação solta e um teste manual anual do “botão de disparo” – não é necessária nenhuma substituição frequente de componentes, reduzindo significativamente os custos de operação e manutenção.

Além disso, a boa capacidade de expansão permite que os MCCBs se adaptem às necessidades inteligentes. Ao adicionar contatos auxiliares e módulos de alarme, funções como monitoramento remoto e alarme de falhas podem ser realizadas, atendendo aos requisitos de gerenciamento inteligente em sistemas modernos de distribuição de energia.

VI. Uso e manutenção: garantindo que o “Guardião” funcione a longo prazo

Para garantir que os MCCBs mantenham um desempenho estável a longo prazo, o uso padronizado e a manutenção regular são essenciais.

É necessária uma adesão estrita aos padrões de instalação. Ao fazer a fiação, os terminais devem ser apertados para evitar superaquecimento causado por mau contato; fios energizados, fios neutros e fios terra devem ser conectados corretamente. A inversão da polaridade pode tornar a função de proteção ineficaz, criando potenciais riscos de segurança.

A manutenção diária não deve ser negligenciada. Recomenda-se verificar trimestralmente se há danos ou rachaduras no gabinete e terminais soltos. Todos os anos, pressione manualmente o “botão de desarme” para testar se a função de proteção funciona normalmente – se o botão não acionar um desarme, será necessária uma inspeção ou substituição oportuna.

Ao mesmo tempo, os tabus de substituição devem ser mantidos em mente: após um disparo induzido por falta, não reinicialize o disjuntor às cegas. Primeiramente, identifique a causa da falha (por exemplo, equipamento sobrecarregado ou pontos de curto-circuito na linha) e somente reinicie após a resolução da falha. Se o disjuntor desarmar repetidamente ou o invólucro for danificado, ele deverá ser substituído imediatamente, mesmo que não haja danos externos óbvios - a "operação defeituosa" não é permitida, pois pode levar a acidentes de segurança devido ao envelhecimento do equipamento.

Da estrutura básica às funções principais, da seleção de parâmetros à aplicação prática, os MCCBs constroem uma sólida “barreira de segurança” para sistemas de distribuição de energia de baixa tensão. Compreendê-los e usá-los adequadamente garantirá melhor a segurança do circuito e fornecerá um forte suporte para a operação estável da produção e da vida diária.
