O guia essencial para interruptores de isolador solar fotovoltaico: garantindo a segurança e a eficiência nos sistemas de energia solar Introdução

À medida que a energia solar continua a ganhar popularidade em todo o mundo, a importância da segurança e da eficiência nos sistemas fotovoltaicos (PV) não pode ser exagerada. Um componente crítico que garante que ambos sejam o interruptor do isolador solar fotovoltaico (também conhecido como interruptor de desconexão PV ou isolador DC). Este dispositivo desempenha um papel vital na proteção de técnicos, mantendo o desempenho do sistema e o cumprimento dos padrões de segurança elétrica.

Neste artigo, exploraremos o que é uma chave isoladora fotovoltaica, por que é necessário, como funciona e considerações importantes ao escolher uma para sua instalação solar.

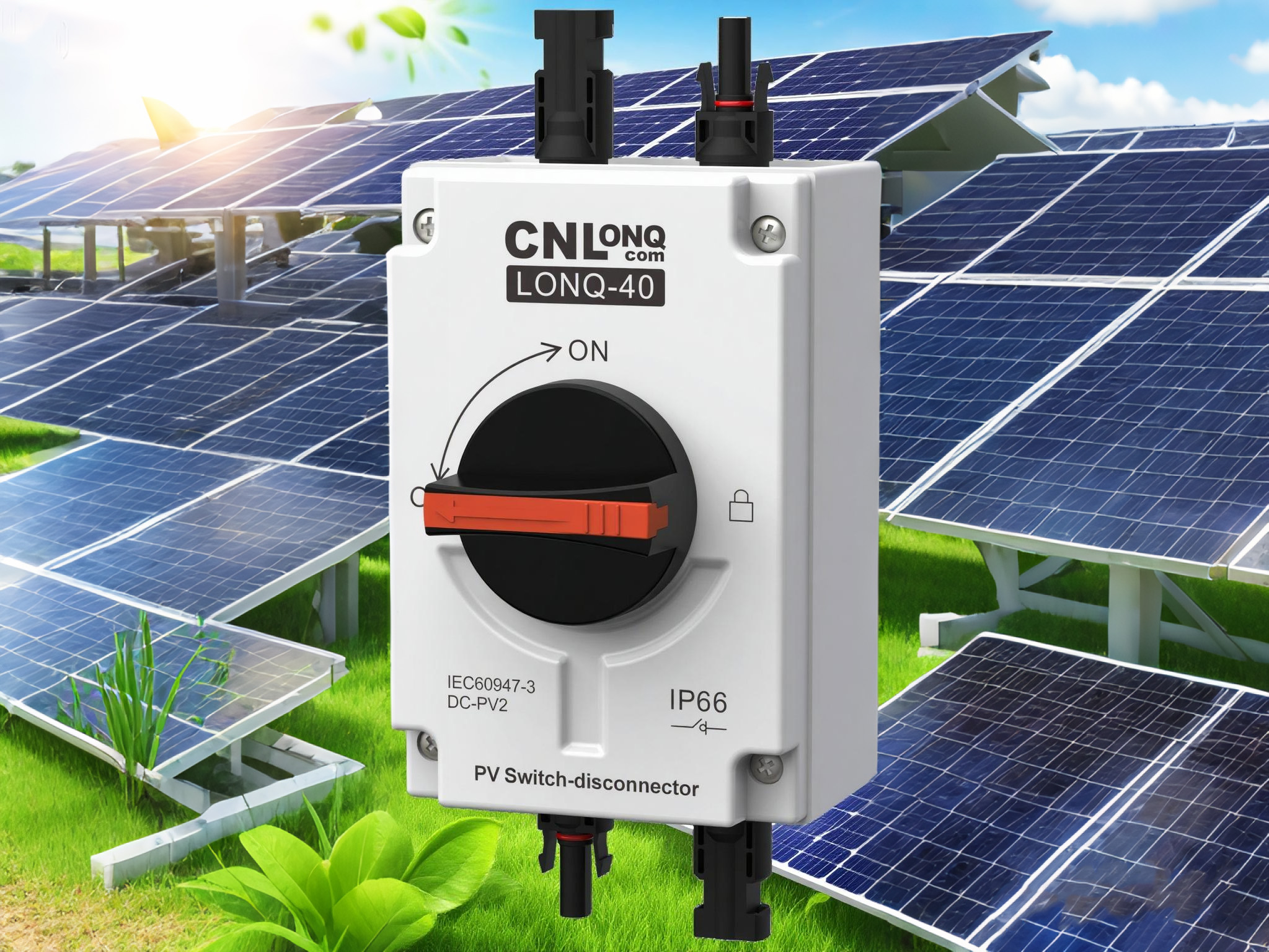

O que é um interruptor de isolador solar fotovoltaico?

Um interruptor isolador fotovoltaico é um dispositivo de segurança projetado para desconectar um sistema de painel solar do restante da configuração elétrica. Permite o isolamento seguro da energia CC (corrente direta) gerada por painéis solares, garantindo que a manutenção ou os desligamentos de emergência possam ser realizados sem risco de choque elétrico ou incêndio.

Esses comutadores são normalmente instalados:

Entre painéis solares e o inversor (isolador DC)

No lado CA (entre o inversor e a grade, embora este seja um tipo diferente de isolador)

Por que os interruptores isoladores fotovoltaicos são necessários?

1. Segurança para instaladores e pessoal de manutenção

Os painéis solares geram eletricidade sempre que expostos à luz solar, o que significa que eles podem produzir DC de alta tensão, mesmo quando a grade está desligada. Uma chave isoladora garante que os técnicos possam trabalhar com segurança no sistema sem riscos elétricos vivos.

2. Prevenção de incêndio

Falhas de fiação ou componentes com defeito podem levar a incêndios elétricos. Um interruptor de isolador classificado adequadamente ajuda a cortar a energia em emergências, reduzindo os riscos de incêndio.

3. Conformidade com padrões elétricos

A maioria dos países exige o uso de comutadores isoladores em instalações solares para cumprir os regulamentos de segurança (por exemplo, IEC 60947, artigo 690 da NEC nos EUA ou AS/NZS 5033 na Austrália).

4. Manutenção e solução de problemas do sistema

O isolamento de partes do sistema permite diagnósticos e reparos mais facilmente sem desligar toda a matriz PV.

Como funciona um interruptor de isolador fotovoltaico?

Os interruptores isoladores fotovoltaicos são projetados para lidar com altas tensões CC (até 1000V ou mais em sistemas comerciais) e correntes. Eles funcionam de maneira semelhante aos disjuntores, mas são classificados especificamente para aplicativos CC, que requerem tecnologia especial de supressão de arco devido ao fluxo de corrente constante.

Tipos de interruptores isoladores fotovoltaicos:

Isoladores manuais - operados à mão, comumente usados ​​para manutenção.

Isoladores automáticos - acionados por condições de falha (por exemplo, falhas de sobrecorrente ou terra).

Isoladores montados no telhado vs. montados no inversor-alguns são instalados perto dos painéis, enquanto outros são integrados aos inversores.

Principais recursos a serem procurados em um interruptor isolador fotovoltaico

Ao selecionar uma chave isoladora para uma instalação solar, considere:

✔ Tensão e classificação de corrente - devem corresponder ou exceder a tensão e a corrente máxima do sistema.

✔ Proteção do arco DC-Os arcos DC são mais difíceis de extinguir do que o CA, portanto o interruptor deve ter recursos adequados de quererem arco.

✔ Recomenda -se resistência ao clima - para instalações ao ar livre, recomenda -se a proteção de entrada IP65 ou superior.

✔ Certificações - Procure conformidade com IEC, UL, Tüv ou outros padrões regionais.

✔ Configuração do pólo-pano único (para um condutor) ou de dupla (para linhas CC positivas e negativas).

Questões e manutenção comuns

Corrosão - especialmente em áreas costeiras, levando a interruitar o fracasso.

Desgaste mecânico - A comutação frequente pode degradar contatos ao longo do tempo.

Tripagem defeituosa-isoladores de baixa qualidade podem tropeçar desnecessariamente.

Inspeção e teste regulares garantem confiabilidade a longo prazo.

Conclusão

Os interruptores isoladores solares fotovoltaicos são uma parte pequena, mas crucial de qualquer sistema de energia solar, garantindo segurança, conformidade e eficiência operacional. Seja você um instalador solar, proprietário do sistema ou profissional de manutenção, a escolha do interruptor do isolador certo pode evitar riscos e prolongar a vida útil da sua configuração fotovoltaica.

Para um desempenho ideal, sempre consulte os regulamentos locais e trabalhe com componentes certificados de fabricantes respeitáveis.
