Caixa de combinador PV: Guia completo para componentes e instalação

Primeiro, qual é a caixa de junção fotovoltaica?

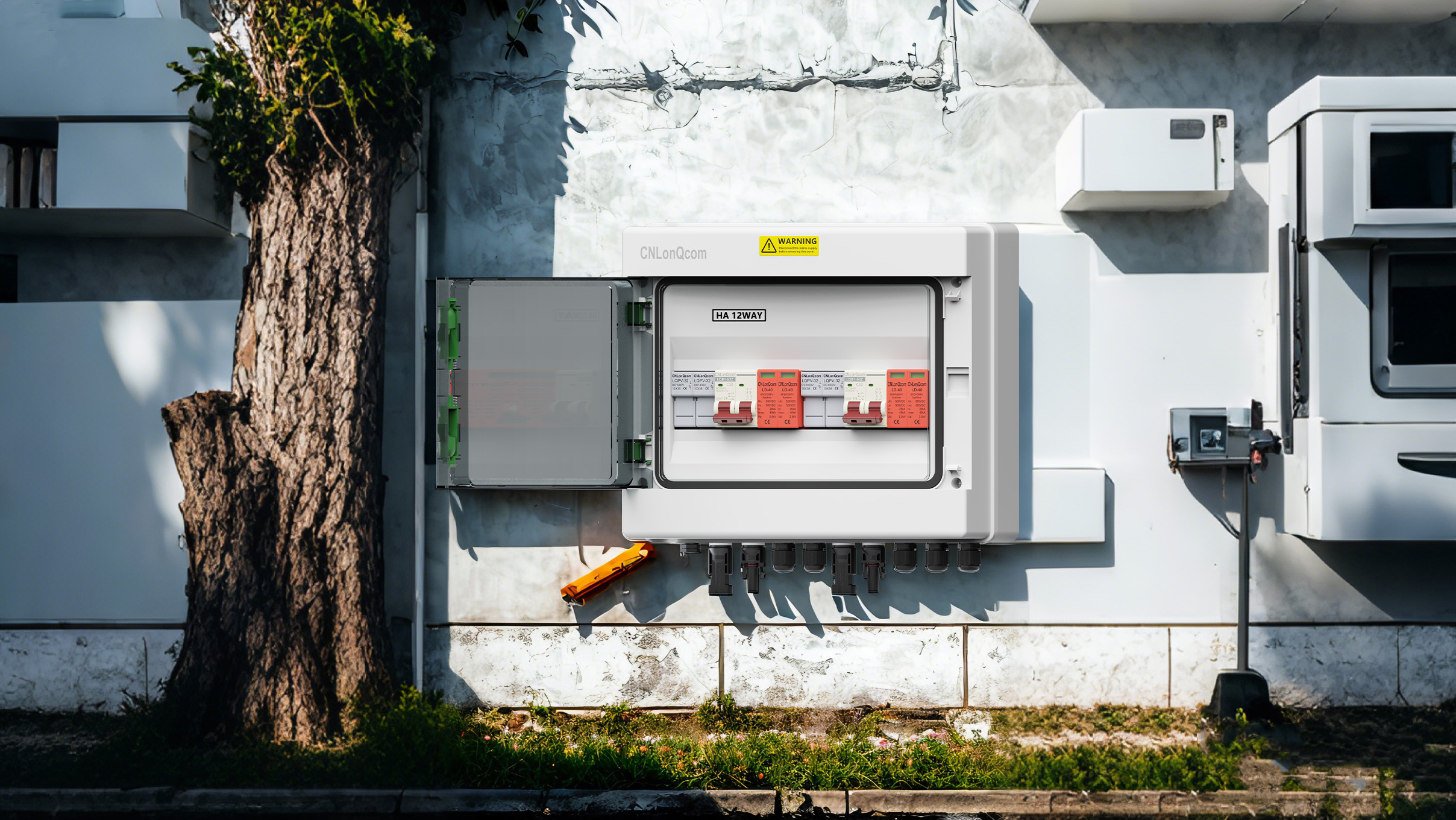

Caixa de combinador PV(Caixa de combinador fotovoltaica) é o equipamento elétrico -chave do sistema de geração de energia solar, usada principalmente para corrente direta centralizada da série fotovoltaica, e fornece funções de proteção contra sobrecorrente, raios e outras funções de proteção para garantir a operação segura e eficiente da usina.

Segundo, a composição da caixa de junção fotovoltaica

Componentes principais:

Terminal de entrada: conecte vários módulos fotovoltaicos (por exemplo, módulos PV 6-16, cada um com suporte 10A-15A).

Fusíveis/Disjuntores de circuitos: Proteja cada sequência contra danos de sobrecorrente (geralmente especificações DC1000V/20A).

Módulo de proteção contra raios: Protetor de surto de SPD (capacidade de descarga de 40ka).

Peças auxiliares:

Chave de isolamento DC: Circuito de corte de emergência.

Habitação à prova d'água: nota de proteção IP65, adequada para o ambiente externo.

Terceiro, etapas de instalação e fiação

1. Preparação antes da instalação:

Confirme a posição de instalação (próximo à matriz fotovoltaica e longe da luz solar direta).

Verifique o terminal de aterramento do recipiente (resistência ao solo ≤4Ω).

2. Processo de fiação:

Entrada de string de grupo:

Conecte o terminal correspondente por polaridade (+/-) para garantir que a tensão de cada terminal seja consistente.

Prenda o conector MC4 para evitar aquecimento virtual.

Final de saída:

Conecte-se ao terminal de entrada CC do inversor (área de seção transversal do cabo ≥4 mm²).

Aterramento de proteção contra raios:

O cabo moído do SPD (≥6mm²) se conecta à barra de terra.

3. Teste de energia:

Meça a tensão do circuito aberto (corresponda à faixa de entrada do inversor).

Verifique se os dados inteligentes de monitoramento são transmitidos corretamente.

4. Precauções

Especificações de segurança:

Use luvas de isolamento durante a operação. Não trabalhe com o Live.

Se o lado CC tiver uma alta tensão (600V a 1500V), você precisará definir um rótulo de aviso.

Sugestões de manutenção:

Limpe a caixa regularmente e verifique o status do fusível.

Teste a eficácia do módulo SPD antes da estação da tempestade.

Cinco, sugestões de seleção

Dependendo do tamanho da usina:

Função da família pequena: 6-8 de entrada, função de proteção básica integrada.

Central de energia industrial e comercial: 12-16, com monitoramento inteligente e comunicação remota.

Escolha caixas de ônibus certificadas TUV/IEC, como produtos da série CNLONQCOM, para garantir 25 anos de proteção a longo prazo!

A caixa de junção fotovoltaica é o "cubo de segurança" da usina e a instalação e manutenção corretas podem melhorar significativamente a eficiência da geração de energia. Se você precisar de recomendações de modelo específicas ou soluções técnicas, sinta -se à vontade para consultar o CNLONQCOM!
