Proteção de surto: a linha crítica de defesa para segurança elétrica

Introdução

Nos sistemas elétricos modernos, a proteção de surto tornou -se uma medida de segurança indispensável. Seja na fonte de alimentação residencial, na produção industrial ou nos sistemas de geração de energia fotovoltaica, as flutuações instantâneas de tensão podem levar a consequências graves. Este artigo apresenta sistematicamente os princípios, aplicações e critérios de seleção da proteção de ondas para ajudar os leitores a obter uma compreensão abrangente dessa tecnologia vital de segurança elétrica.

1. Por que precisamos de proteção contra surtos?

1.1 Riscos de surtos

A surto(ou onda elétrica) refere -se a uma flutuação repentina e severa em tensão ou corrente, normalmente durando de microssegundos a milissegundos, com tensões potencialmente atingindo milhares de volts. Essas sobretensões transitórias se originam principalmente de:

Greves de raios: raios diretos ou induzidos

Flutuações de grade: comutação do sistema de energia, falhas de curto-circuito

Operações de equipamentos: startups/desligamentos de grandes motores, comutação de transformadores

1.2 riscos potenciais

Os sistemas elétricos desprotegidos enfrentam vários riscos:

Danos do equipamento: quebra de componentes eletrônicos, falha de isolamento

Perda de dados: falhas de servidor e dispositivo de armazenamento

Interrupções de produção: falhas do sistema de controle industrial

Riscos de incêndio: Arcos induzidos por excesso de tensão e curtos circuitos

1.3 Perdas econômicas

As estatísticas indicam que aproximadamente 30% dos casos de danos por equipamentos elétricos estão relacionados a surtos, resultando em perdas econômicas anuais no valor de bilhões de dólares. A proteção adequada para o surto pode mitigar significativamente esses riscos.

2. Onde a proteção de surto deve ser instalada?

2.1 Locais de proteção contra chaves

Uma estratégia robusta de proteção de surtos emprega uma abordagem em camadas:

Proteção primária (tipo 1)

Localização: entrada do painel de distribuição principal

Função: protege contra ataques diretos e grandes surtos

Parâmetros típicos: IMAX ≥ 50ka

Proteção secundária (tipo 2)

Localização: painéis de subdistribuição

Função: limites a tensão residual e fornece proteção suplementar

Parâmetros típicos: IMAX ≥ 20ka

Proteção terciária (tipo 3)

Localização: front-end do dispositivo

Função: fornece proteção de precisão para equipamentos sensíveis

Parâmetros típicos: IMAX ≥ 5ka

2.2 Aplicações especiais

Sistemas fotovoltaicos: exigidos nos lados DC (módulos para inversor) e CA (inversor a grade)

Data centers: racks de servidores, equipamentos de rede front-ends

Controles industriais: equipamentos críticos, como PLCs e conversores de frequência

3. O que é um dispositivo de proteção de surto (SPD)?

3.1 Conceito básico

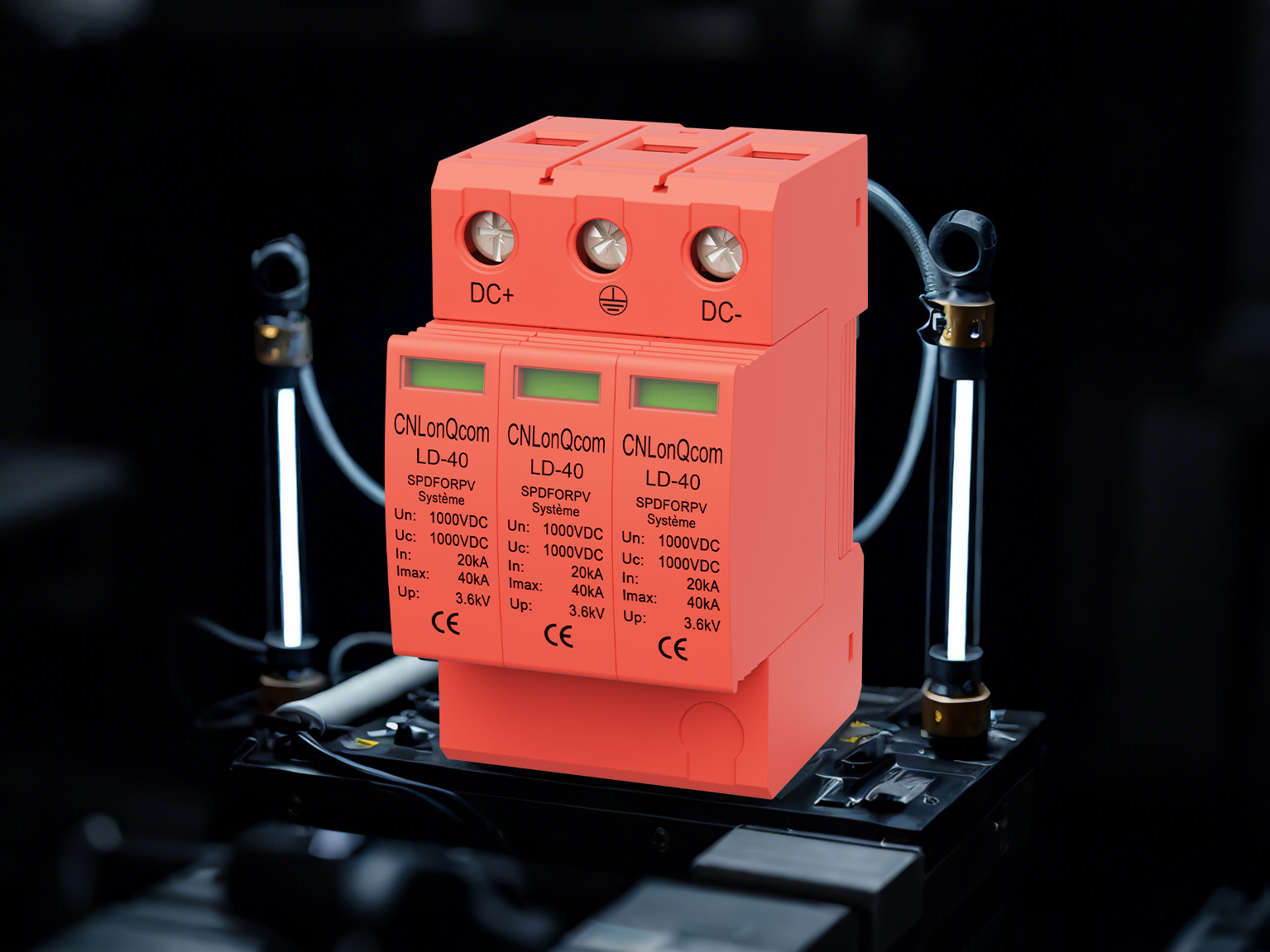

Um dispositivo de proteção de surto (Spd) é um dispositivo de segurança elétrica projetado para limitar sobretensões transitórias e desviar as correntes de surto. As principais especificações técnicas incluem:

Tensão de operação contínua máxima (UC)

Corrente de descarga nominal (in)

Corrente de descarga máxima (IMAX)

Nível de proteção de tensão (UP)

3.2 Tipos principais

Tipo de proteção contra o tempo de resposta do aplicativo típico

ENLETAS DE EDIBILIDADE DE LAVOS DIREITOS TIPO 1 ≤100NS

Painéis de sub-distribuição de raios induzidos pelo tipo 2 ≤25ns

Terminais de dispositivo de pula residual tipo 3 ≤1ns

3.3 Recursos adicionais

ModernoSpdSgeralmente inclui:

Indicadores de falha (mecânicos ou eletrônicos)

Interfaces de monitoramento remoto

Proteção de desconexão térmica

4. Como funciona a proteção de ondas?

4.1 Princípio operacional básico

O SPDS protege os sistemas através dos seguintes mecanismos:

Estado de monitoramento: mantém alta impedância durante a operação normal

Condução desencadeada: muda rapidamente para baixa impedância ao detectar sobretensão

Desvio de energia: os canais surgem corrente para o sistema de aterramento

Recuperação: retorna automaticamente ao estado de alta impedância após o surto

4.2 Componentes técnicos centrais

Varistor de óxido de metal (MOV)

Material: Semicondutor à base de óxido de zinco

Características: Resistor não linear sensível à voltagem

Vantagens: resposta rápida, alta capacidade de manuseio de corrente

Tubo de descarga de gás (GDT)

Estrutura: câmara selada a gás

Características: Alta isolamento, forte capacidade de desvio

Aplicação: Proteção primária de alta energia

Diodo de supressão de tensão transitória (TVs)

Recursos: Resposta ultra-rápida (nível de picossegundos)

Aplicação: proteção eletrônica de precisão

4.3 Proteção coordenada de vários níveis

Um sistema típico de proteção de três camadas:

Proteção primária: desvia a maioria das energia (GDT)

Proteção secundária: limita adicional a tensão residual (MOV)

Proteção terciária: proteção de precisão (TVs)

5. Diretrizes de seleção e manutenção

5.1 Critérios de seleção

Compatibilidade do sistema:

Classificação de tensão (UC ≥ 1,15 × tensão do sistema)

Capacidade atual (na corrente de onda esperada)

Parâmetros de desempenho:

Nível de proteção de tensão (mais baixo é melhor)

Tempo de resposta (mais rápido é melhor)

Padrões de certificação:

IEC 61643

UL 1449

5.2 Notas de instalação

Minimizar o comprimento do fio de conexão

Garanta o aterramento confiável (resistência ao solo ≤10Ω)

Evite misturar diferentes tipos de Spd

5.3 Recomendações de manutenção

Inspeções regulares (pelo menos anualmente)

Monitore indicadores de falha

Status do documento após eventos de raios

Conclusão

A proteção contra surtos é um componente crítico dos sistemas de segurança elétrica. Ao entender seus princípios, selecionar os dispositivos certos e garantir a instalação adequada, os riscos elétricos podem ser efetivamente evitados, protegendo o pessoal e o equipamento. Com os avanços tecnológicos, os dispositivos de proteção de surtos estão evoluindo para soluções mais inteligentes e confiáveis. Na CNLONQCOM, estamos comprometidos com a melhoria tecnológica contínua, desenvolvendo protetores mais avançados e abrangentes para fornecer proteção superior a todos os tipos de sistemas elétricos.
