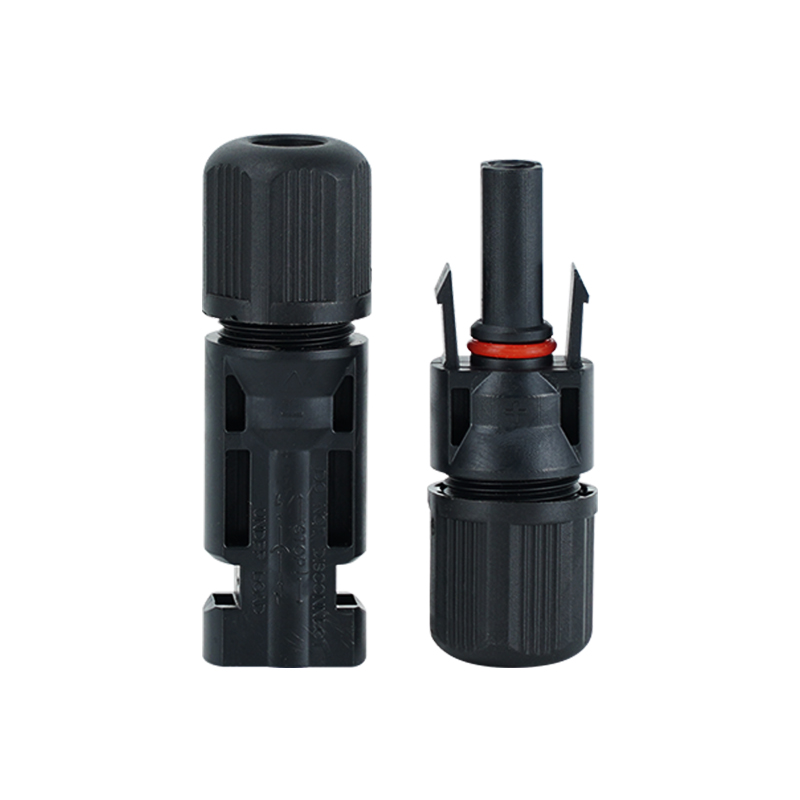

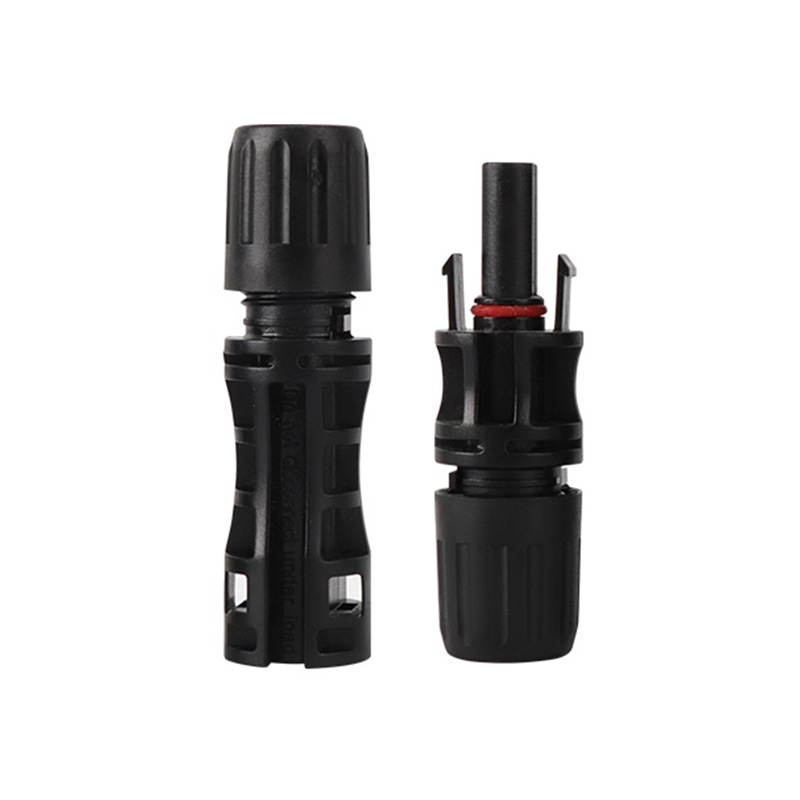

CNLonQcom é uma fábrica chinesa especializada na produção por atacado de conectores solares LMC4. Os conectores solares LMC4 são usados principalmente para interconectar strings de células solares, oferecendo excelente desempenho elétrico e mecânico. Eles são projetados para classificações de tensão de 1.000 V e 1.500 V, com classificações de corrente disponíveis de 30 A, 45 A e 60 A.
Sistema de conectores | Φ2,5 mm; Φ4mm; Φ6mm |
Tensão nominal | 1000 V CC |
Corrente nominal | 30A (2,5 mm2;4mm2; 6mm2; 14AWG; 12AWG; 10AWG) 45A(4mm2; 6mm2; 12AWG; 10AWG) |
Tensão de teste | 6 kV (50 Hz, 1 min.) |
Faixa de temperatura ambiente | -40â ...+90â (IEC) -40â ...+75â (UL) |
Limite superior de temperatura | +105â (IEC) |
Grau de proteção, acasalado | IP67 |
não acasalado | IP2X |
Resistência de contato dos conectores de plugue | 0,5mΩ |
classe de segurança | Ⅱ |
Material de contato | Messing, liga de cobre verzinnt, banhado a estanho |
Material isolante | PC/PPO |
Sistema de bloqueio | Snap-in |
classe de chama | UL-94-Vo |
Teste de névoa salina, grau de gravidade 5 | IEC 60068-2-52 |
Sistema de conectores | Φ2,5 mm; Φ4mm; Φ6mmï¼Î¦10mm |
Tensão nominal | 1500 Vcc |
Corrente nominal | 30A (2,5 mm2;4mm2; 6mm2; 14AWG; 12AWG; 10AWG) 45A(4mm2; 6mm2; 12AWG;10AWG) 60A(10mm2; 8AWG) |
Tensão de teste | 6 kV (50 Hz, 1 min.) |
Faixa de temperatura ambiente | -40â ...+90â (IEC) -40â ...+75â (UL) |
Limite superior de temperatura | +105â (IEC) |
Grau de proteção, acasalado | IP67 |
não acasalado | IP2X |
Resistência de contato dos conectores de plugue | 0,5mΩ |
classe de segurança | Ⅱ |
Material de contato | Material de contato Messing, liga de cobre verzinnt, banhado a estanho |
Material isolante | PC/PV |
Sistema de bloqueio | Snap-in |
classe de chama | UL-94-Vo |
Teste de névoa salina, grau de gravidade 5 | IEC 60068-2-52 |
Sistema de conectores | Φ2,5 mm; Φ4mm; Φ6mmï¼Î¦10mm |
Tensão nominal | 1000 V CC |
Corrente nominal | 30A (2,5 mm2;4mm2; 6mm2; 14AWG; 12AWG; 10AWG) 45A(4mm2; 6mm2; 12AWG;10AWG) |
Tensão de teste | 6 kV (50 Hz, 1 min.) |
Faixa de temperatura ambiente | -40â ...+90â (IEC) -40â ...+75â (UL) |
Limite superior de temperatura | +105â (IEC) |
Grau de proteção, acasalado | IP67 |
não acasalado | IP2X |
Resistência de contato dos conectores de plugue | 0,5mΩ |
classe de segurança | Ⅱ |
Material de contato | Bagunçando, liga de cobre verzinnt, banhado a estanho |
Material isolante | PC/PPO |
Sistema de bloqueio | Snap-in |
classe de chama | UL-94-Vo |
Teste de névoa salina, grau de gravidade 5 | IEC 60068-2-52 |
Sistema de conectores | Φ2,5 mm; Φ4mm; Φ6mmï¼Î¦10mm |
Tensão nominal | 1000 V CC |
Corrente nominal | 30A (2,5 mm2;4mm2; 6mm2; 14AWG; 12AWG; 10AWG) |
Tensão de teste | 6 kV (50 Hz, 1 min.) |
Faixa de temperatura ambiente | -40â ...+90â (IEC) -40â ...+75â (UL) |
Limite superior de temperatura | +105â (IEC) |
Grau de proteção, acasalado | IP67 |
não acasalado | IP2X |
Resistência de contato dos conectores de plugue | 0,5mΩ |
classe de segurança | Ⅱ |
Material de contato | Bagunçando, liga de cobre verzinnt, banhado a estanho |
Material isolante | PC/PV |
Sistema de bloqueio | Snap-in |
classe de chama | UL-94-Vo |
Teste de névoa salina, grau de gravidade 5 | IEC 60068-2-52 |
